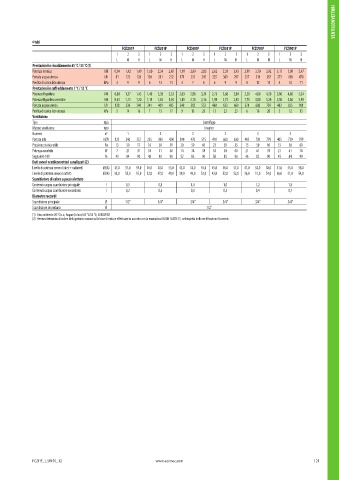

Page 123 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI VENTILCONVETTORI

4 tubi
FCZI201P FCZI301P FCZI401P FCZI501P FCZI701P FCZI901P
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)

Potenza termica kW 0,94 1,42 1,49 1,60 2,34 2,47 1,99 2,69 2,85 2,62 3,59 3,45 2,99 3,70 3,92 3,17 5,09 5,47
Portata acqua utenza l/h 81 122 128 138 201 212 171 231 245 225 309 297 257 318 337 273 438 470
Perdita di carico lato utenza kPa 4 9 9 6 12 13 4 7 8 6 9 9 8 12 13 4 10 11
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,80 1,37 1,45 1,40 2,38 2,53 2,03 2,98 3,21 2,73 3,68 3,84 2,20 4,00 4,30 2,80 4,80 5,24
Potenza frigorifera sensibile kW 0,63 1,13 1,20 1,10 1,82 1,94 1,45 2,18 2,36 1,98 2,73 2,85 1,71 3,00 3,20 2,10 3,60 3,90
Portata acqua utenza l/h 138 236 249 241 409 435 349 512 552 469 633 660 378 688 739 482 825 901
Perdita di carico lato utenza kPa 5 14 16 7 15 17 9 13 20 13 23 25 6 18 20 5 12 13

Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 1 2 2 2 3 3
Portata aria m³/h 123 240 257 225 390 424 300 470 515 410 600 630 405 730 799 405 730 799
Pressione statica utile Pa 13 50 57 16 50 59 20 50 60 23 50 55 15 50 60 15 50 60
Potenza assorbita W 7 27 31 10 31 40 14 38 58 18 50 60 21 61 78 21 61 78

Segnale 0-10V % 43 84 90 48 83 90 52 82 90 58 85 90 46 82 90 45 84 90
Dati sonori ventilconvettori canalizzati (2)
Livello di potenza sonora (inlet + radiated) dB(A) 37,0 57,0 59,0 36,0 50,0 53,0 43,0 53,0 55,0 45,0 56,0 57,0 41,0 55,0 58,0 41,0 55,0 58,0
Livello di potenza sonora (outlet) dB(A) 33,0 53,0 55,0 32,0 47,0 49,0 39,0 49,0 52,0 42,0 52,0 52,0 36,0 51,0 54,0 36,0 51,0 54,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,5 0,8 1,0 1,0 1,2 1,8
Contenuto acqua scambiatore secondario l 0,2 0,3 0,3 0,3 0,4 0,7
Diametro raccordi

Scambiatore principale Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore secondario Ø 1/2”
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
(2) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

FCZI-P_I_UN50_12 www.aermec.com 121
