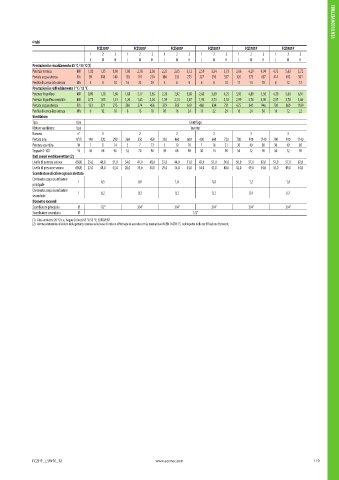

Page 121 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI VENTILCONVETTORI

4 tubi
FCZI201P FCZI301P FCZI401P FCZI501P FCZI701P FCZI901P
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)

Potenza termica kW 1,02 1,35 1,60 1,80 2,18 2,56 2,21 2,65 3,12 2,59 3,34 3,73 3,66 4,29 4,94 4,73 5,63 5,72
Portata acqua utenza l/h 89 118 140 158 191 224 186 232 273 227 293 327 320 375 437 414 492 501
Perdita di carico lato utenza kPa 4 8 10 16 23 30 4 6 8 6 8 10 11 14 18 8 12 12
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,89 1,28 1,60 1,68 2,17 2,65 2,20 2,92 3,60 2,68 3,69 4,25 3,92 4,89 5,50 4,29 5,00 6,91
Potenza frigorifera sensibile kW 0,71 1,05 1,33 1,26 1,65 2,04 1,59 2,14 2,67 1,94 2,73 3,18 2,99 3,76 4,30 2,97 3,78 5,68
Portata acqua utenza l/h 153 221 275 288 374 456 379 503 619 460 634 731 675 841 946 738 860 1189
Perdita di carico lato utenza kPa 6 12 18 8 13 18 10 16 24 13 22 29 16 24 30 10 12 22

Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 1 2 2 2 3 3
Portata aria m³/h 140 220 290 260 350 450 330 460 600 400 600 720 700 930 1140 700 930 1140
Potenza assorbita W 7 8 14 5 7 13 5 10 18 7 16 31 30 40 80 30 40 80
Segnale 0-10V % 44 68 90 52 70 90 49 68 90 50 74 90 56 72 90 56 72 90

Dati sonori ventilconvettori (2)
Livello di potenza sonora dB(A) 35,0 46,0 51,0 34,0 41,0 48,0 37,0 44,0 51,0 42,0 51,0 56,0 50,0 57,0 62,0 51,0 57,0 62,0
Livello di pressione sonora dB(A) 27,0 38,0 43,0 26,0 33,0 40,0 29,0 36,0 43,0 34,0 43,0 48,0 42,0 49,0 54,0 43,0 49,0 54,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore
principale l 0,5 0,8 1,0 1,0 1,2 1,8
Contenuto acqua scambiatore l 0,2 0,3 0,3 0,3 0,4 0,7
secondario

Diametro raccordi
Scambiatore principale Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore secondario Ø 1/2”
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
(2) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

FCZI-P_I_UN50_12 www.aermec.com 119
