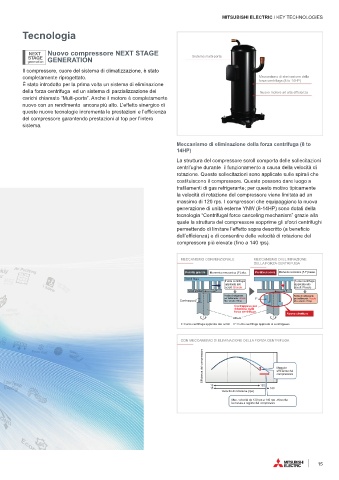

MITSUBISHI ELECTRIC / KEY TECHNOLOGIES

Tecnologia

NEXT Nuovo compressore NEXT STAGE
generation GENERATION Sistema multi-porta
STAGE
Il compressore, cuore del sistema di climatizzazione, è stato
completamente riprogettato. Meccanismo di elminazione della
forza centrifuga (8 to 14HP)
È stato introdotto per la prima volta un sistema di eliminazione
della forza centrifuga ed un sistema di parzializzazione dei Nuovo motore ad alta efficienza
carichi chiamato “Multi-porta”. Anche il motore è completamente
nuovo con un rendimento ancora più alto. L’effetto sinergico di
queste nuove tecnologie incrementa le prestazioni e l’efficienza
del compressore garantendo prestazioni al top per l’intero
sistema.

Meccanismo di eliminazione della forza centrifuga (8 to
14HP)
La struttura del compressore scroll comporta delle sollecitazioni
centrifughe durante il funzionamento a causa della velocità di
rotazione. Queste sollecitazioni sono applicate sulle spirali che
costituiscono il compressore. Queste possono dare luogo a
trafilamenti di gas refrigerante; per questo motivo tipicamente
la velocità di rotazione del compressore viene limitata ad un
massimo di 120 rps. I compressori che equipaggiano la nuova
generazione di unità esterne YNW (8-14HP) sono dotati della
tecnologia “Centrifugal force canceling mechanism” grazie alla
quale la struttura del compressore sopprime gli sforzi centrifughi
permettendo di limitare l’effetto sopra descritto (a beneficio
dell’efficienza) e di consentire delle velocità di rotazione del
compressore più elevate (fino a 140 rps).

MECCANISMO CONVENZIONALE MECCANISMO DI ELIMINAZIONE
DELLA FORZA CENTRIFUGA
Perdita grande Momento meccanico (F) alto. Perdita piccola Momento meccanico (F-F’) basso.
Scroll fissa
Forza centrifuga Forza centrifuga
applicata allo applicata allo
scroll: Grande scroll: Piccolo
Scroll orbitante F F
Perdita di refrigerante Perdita di refrigerante
per trafilamento: Grande F’ per trafilamento: Piccola
Contrappeso Max velocità 120rps Max velocità 120rps
Contrappeso per
riduzione della
forza centrifuga
Nuova struttura
Albero
F: Forza centrifuga applicata allo scroll F’: Forza centrifuga applicata al contrappeso
CON MECCANISMO DI ELIMINAZIONE DELLA FORZA CENTRIFUGA
Efficienza del compressore Maggior

efficienza del
compressore
15 120
15 140
Velocità di rotazione (rps)
Max. velocità da 120 rps a 140 rps ->favorita
la messa a regime del compresore
