P. 20

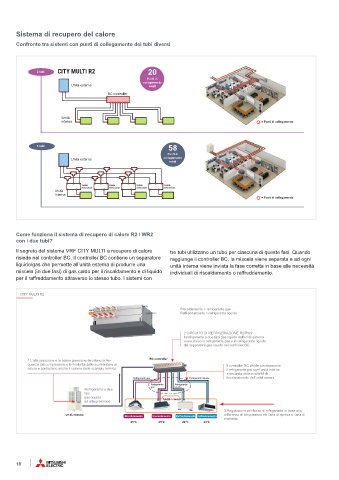

Sistema di recupero del calore
Confronto tra sistemi con punti di collegamento dei tubi diversi
20
2 tubi
Punti di
collegamento
Unità esterna totali
BC controller
Unità
interna = Punti di collegamento
58
3 tubi
Punti di
Unità esterna collegamento
totali
Scatola Scatola Scatola Scatola
elettrovalvole elettrovalvole elettrovalvole elettrovalvole
Unità
interna
= Punti di collegamento
Come funziona il sistema di recupero di calore R2 / WR2
con i due tubi?
Il segreto del sistema VRF CITY MULTI a recupero di calore tre tubi utilizzano un tubo per ciascuna di queste fasi. Quando
risiede nel controller BC. Il controller BC contiene un separatore raggiunge il controller BC, la miscela viene separata e ad ogni
liquido/gas che permette all’unità esterna di produrre una unità interna viene inviata la fase corretta in base alle necessità
miscela (in due fasi) di gas caldo per il riscaldamento e di liquido individuali di riscaldamento o raffreddamento.
per il raffreddamento attraverso lo stesso tubo. I sistemi con
CITY MULTI R2
Riscaldamento = refrigerante gas
Raffreddamento = refrigerante liquido
2 CIRCUITO DI REFRIGERAZIONE R2/RW2
Il refrigerante a due fasi gas-liquido dall’unità esterna
viene diviso in refrigerante gas e in refrigerante liquido
dal separatore gas-liquido nel controller BC.
1 L’alta pressione e la bassa pressione decidono la fre- BC controller
quenza del compressore e la modalità dello scambiatore di Il controller BC divide correttamente
calore e controllano anche il volume dello scambio termico. il refrigerante per ogni unità interna
a seconda della modalità di
Refrigerante gas Refrigerante liquido funzionamento dell’unità stessa.
Refrigerante Refrigerante
Refrigerante a due gas liquido
fasi
gas-liquido Unità interna
ad alta pressione
3 Regolazione del flusso di refrigerante in base alla
Unità esterna Riscaldamento Riscaldamento Raffreddamento Raffreddamento differenza di temperatura tra l’aria di ripresa e l’aria di
mandata.
25°C 26°C 22°C 24°C
