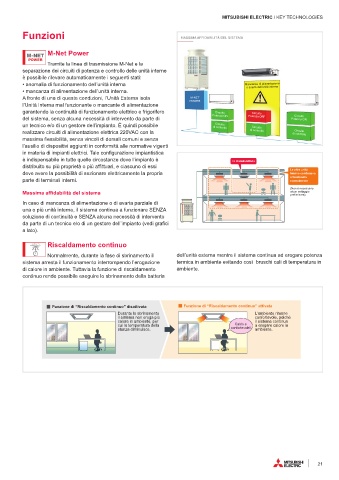

Page 23 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

MITSUBISHI ELECTRIC / KEY TECHNOLOGIES

Funzioni MASSIMA AFFIDABILITÀ DEL SISTEMA

M-Net Power
M-NET
POWER
Tramite la linea di trasmissione M-Net e la
separazione dei circuiti di potenza e controllo delle unità interne
è possibile rilevare automaticamente i seguenti stati:
• anomalia di funzionamento dell’unità interna Mancanza di alimentazione
o avaria dell’unità interna
• mancanza di alimentazione dell’unità interna.
A fronte di una di queste condizioni, l’Unità Esterna isola POWER
M-NET
l’Unità Interna mal funzionante o mancante di alimentazione
garantendo la continuità di funzionamento elettrico e frigorifero Circuito Circuito
Circuito
del sistema, senza alcuna necessità di intervento da parte di Potenza ON Potenza OFF Potenza ON
un tecnico e/o di un gestore dell’impianto. È quindi possibile di controllo Circuito
Circuito
realizzare circuiti di alimentazione elettrica 220VAC con la di controllo di controllo
Circuito
massima flessibilità, senza vincoli di dorsali comuni e senza
l’ausilio di dispositivi aggiunti in conformità alle normative vigenti
in materia di impianti elettrici. Tale configurazione impiantistica
è indispensabile in tutte quelle circostanze dove l’impianto è In manutenzione
distribuito su più proprietà o più affittuari, e ciascuno di essi Le altre unità
deve avere la possibilità di sezionare elettricamente la propria interne continuano
parte di terminali interni. a funzionare
normalmente
(Non è necessario
Massima affidabilità del sistema alcun settaggio
preliminare).
In caso di mancanza di alimentazione o di avaria parziale di
una o più unità interne, il sistema continua a funzionare SENZA
soluzione di continuità e SENZA alcuna necessità di intervento
da parte di un tecnico e/o di un gestore dell’impianto (vedi grafici
a lato).

Riscaldamento continuo
Normalmente, durante la fase di sbrinamento il dell’unità esterna mentre il sistema continua ad erogare potenza
sistema arresta il funzionamento interrompendo l’erogazione termica in ambiente evitando così bruschi cali di temperatura in
di calore in ambiente. Tuttavia la funzione di riscaldamento ambiente.
continuo rende possibile eseguire lo sbrinamento della batteria

Funzione di “Riscaldamento continuo” disattivata Funzione di “Riscaldamento continuo” attivata
Durante lo sbrinamento L’ambiente rimane
il sistema non eroga più confortevole, poiché
calore in ambiente, per il sistema continua
cui la temperatura della Caldo e a erogare calore in
stanza diminuisce. confortevole! ambiente.

21
