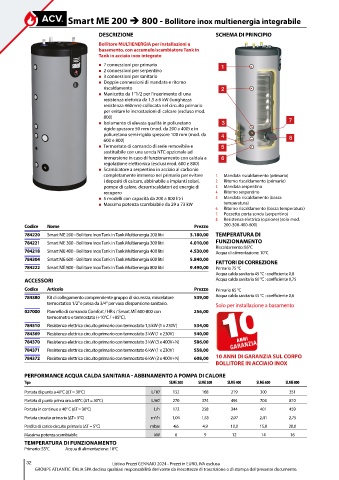

Page 34 - ACV - LISTINO ACS 2024 - FIDRA
P. 34
Smart ME 200 è 800 - Bollitore inox multienergia integrabile
DESCRIZIONE SCHEMA DI PRINCIPIO
Bollitore MULTIENERGIA per installazioni a
basamento, con accumulo/scambiatore Tank in
Tank in acciaio inox integrato
7 connessioni per primario
2 connessioni per serpentino
3 connessioni per sanitario
Doppie connessioni di mandata e ritorno
riscaldamento
Manicotto da 1”1/2 per l’inserimento di una
resistenza elettrica da 1,5 a 6 kW (lunghezza
resistenza 460mm) collocata nel circuito primario
per evitare le incrostazioni di calcare (escluso mod.
800)
Isolamento di elevata qualità in poliuretano
rigido spessore 50 mm (mod. da 200 a 400) e in
poliuretano semi-rigido spessore 100 mm (mod. da
600 e 800)
Termostato di comando di serie removibile e
sostituibile con una sonda NTC opzionale ad
immersione in caso di funzionamento con caldaia a
regolazione elettronica (esclusi mod. 600 e 800)
Scambiatore a serpentino in acciaio al carbonio
completamente immerso nel primario per evitare 1. Mandata riscaldamento (primario)
i depositi di calcare, abbinabile a impianti solari, 2. Ritorno riscaldamento (primario)
pompe di calore, desurriscaldatori ed energie di 3. Mandata serpentino
recupero 4. Ritorno serpentino
5 modelli con capacità da 200 a 800 litri 5. Mandata riscaldamento (bassa
Massima potenza scambiabile da 29 a 73 kW temperatura)
6. Ritorno riscaldamento (bassa temperatura)
7. Pozzetto porta sonda (serpentino)
8. Resistenza elettrica (opzione) (solo mod.
Codice Nome Prezzo 200-300-400-600)
784220 Smart ME 200 - Bollitore Inox Tank in Tank Multienergia 200 litri 3.180,00 TEMPERATURA DI
784221 Smart ME 300 - Bollitore Inox Tank in Tank Multienergia 300 litri 4.010,00 FUNZIONAMENTO
Riscaldamento: 85°C
784218 Smart ME 400 - Bollitore Inox Tank in Tank Multienergia 400 litri 4.530,00 Acqua di alimentazione: 10°C
784304 Smart ME 600 - Bollitore Inox Tank in Tank Multienergia 600 litri 5.840,00
FATTORI DI CORREZIONE
784222 Smart ME 800 - Bollitore Inox Tank in Tank Multienergia 800 litri 9.490,00 Primario 75 °C
Acqua calda sanitaria 45 °C : coefficiente 0,8
ACCESSORI Acqua calda sanitaria 60 °C : coefficiente 0,75
Codice Articolo Prezzo Primario 65 °C
784380 Kit di collegamento comprendente gruppo di sicurezza, miscelatore 539,00 Acqua calda sanitaria 45 °C : coefficiente 0,6
termostatico 1/2” e presa da 3/4” per vaso d’espansione sanitario. Solo per installazione a basamento
027000 Pannello di comando Comfort / HR s / Smart ME 600-800 con 256,00
termometro e termostato (+10°C / +85°C).
784510 Resistenza elettrica circuito primario con termostato 1,5 kW (1 x 230V) 534,00
784369 Resistenza elettrica circuito primario con termostato 3 kW (1 x 230V) 540,00
784370 Resistenza elettrica circuito primario con termostato 3 kW (3 x 400V+N) 586,00
784371 Resistenza elettrica circuito primario con termostato 6 kW (1 x 230V) 558,00
784372 Resistenza elettrica circuito primario con termostato 6 kW (3 x 400V+N) 608,00 10 ANNI DI GARANZIA SUL CORPO
BOLLITORE IN ACCIAIO INOX
PERFORMANCE ACQUA CALDA SANITARIA - ABBINAMENTO A POMPA DI CALORE
Tipo SLME 200 SLME 300 SLME 400 SLME 600 SLME 800
Portata di punta a 40°C (∆T = 30°C) L/10’ 132 168 219 300 351
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 270 374 494 704 810
Portata in continuo a 40° C (∆T = 30°C) L/h 172 258 344 401 459
Portata circuito primario (∆T= 5°C) m /h 1,04 1,55 2,07 2,41 2,75
3
Perdita di carico circuito primario (∆T = 5°C) mbar 4,6 4,9 10,0 15,0 20,0
Massima potenza scambiabile kW 6 9 12 14 16
Temperatura di funzionamento
TEMPERATURA DI FUNZIONAMENTO
Primario: 55°C Acqua di alimentazione: 10°C
32 Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
