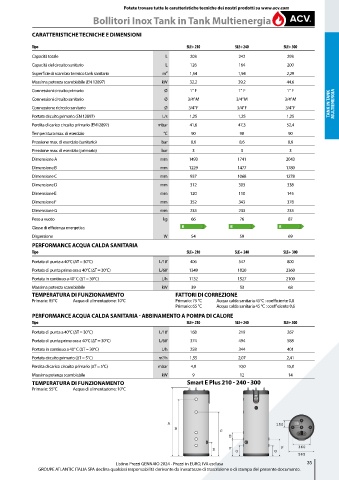

Page 37 - ACV - LISTINO ACS 2024 - FIDRA

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Bollitori Inox Tank in Tank Multienergia

CARATTERISTICHE TECNICHE E DIMENSIONI

Tipo SLE+ 210 SLE+ 240 SLE+ 300
Capacità totale L 203 242 293
Capacità del circuito sanitario L 126 164 200
Superficie di scambio termico tank sanitario m² 1,54 1,94 2,29
Massima potenza scambiabile (EN 12897) kW 32,2 39,2 44,6
Connessioni circuito primario Ø 1” F 1” F 1” F
Connessioni circuito sanitario Ø 3/4” M 3/4” M 3/4” M
Connessione ricircolo sanitario Ø 3/4” F 3/4” F 3/4” F TANK IN TANK MULTIENERGIA
Portata circuito primario (EN 12897) L/s 1,25 1,25 1,25
Perdita di carico circuito primario (EN12897) mbar 41,6 47,3 52,4
Temperatura max. di esercizio °C 90 90 90
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 3 3 3
Dimensione A mm 1493 1741 2043
Dimensione B mm 1229 1477 1780
Dimensione C mm 937 1068 1278
Dimensione D mm 312 303 338
Dimensione E mm 120 110 145
Dimensione F mm 352 343 378
Dimensione G mm 233 233 233
Peso a vuoto kg 66 76 87
Classe di efficienza energetica B B B
Dispersione W 54 59 69
PERFORMANCE ACQUA CALDA SANITARIA
Tipo SLE+ 210 SLE+ 240 SLE+ 300
Portata di punta a 40°C (∆T = 30°C) L/10’ 406 547 800
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 1349 1820 2360
Portata in continuo a 40° C (∆T = 30°C) L/h 1132 1527 2100
Massima potenza scambiabile kW 39 53 68
TEMPERATURA DI FUNZIONAMENTO FATTORI DI CORREZIONE
Primario: 85°C Acqua di alimentazione: 10°C Primario: 75 °C Acqua calda sanitaria 45°C : coefficiente 0,8
Primario: 65 °C Acqua calda sanitaria 45 °C : coefficiente 0,6
PERFORMANCE ACQUA CALDA SANITARIA - ABBINAMENTO A POMPA DI CALORE
Tipo SLE+ 210 SLE+ 240 SLE+ 300
Portata di punta a 40°C (∆T = 30°C) L/10’ 168 219 267
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 374 494 588
Portata in continuo a 40° C (∆T = 30°C) L/h 258 344 401
Portata circuito primario (∆T = 5°C) m /h 1,55 2,07 2,41
3
Perdita di carico circuito primario (∆T = 5°C) mbar 4,9 10,0 15,0
Massima potenza scambiabile kW 9 12 14
Temperatura di funzionamento
TEMPERATURA DI FUNZIONAMENTO Smart E Plus 210 - 240 - 300
Primario: 55°C Acqua di alimentazione: 10°C

Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 35
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
