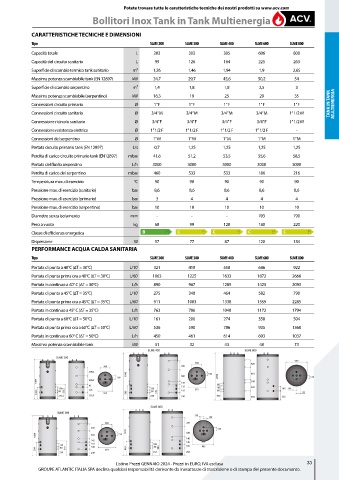

Page 35 - ACV - LISTINO ACS 2024 - FIDRA

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Bollitori Inox Tank in Tank Multienergia

CARATTERISTICHE TECNICHE E DIMENSIONI
Tipo SLME 200 SLME 300 SLME 400 SLME 600 SLME 800
Capacità totale L 203 303 395 606 800
Capacità del circuito sanitario L 99 126 164 225 263
Superficie di scambio termico tank sanitario m² 1,26 1,46 1,94 1,9 2,65
Massima potenza scambiabile tank (EN 12897) kW 24,7 29,7 45,6 50,2 54
Superficie di scambio serpentino m² 1,4 1,8 1,8 2,5 3
Massima potenza scambiabile (serpentino) kW 16,3 19 25 29 35
Connessioni circuito primario Ø 1” F 1” F 1” F 1” F 1” F TANK IN TANK MULTIENERGIA
Connessioni circuito sanitario Ø 3/4” M 3/4” M 3/4” M 3/4” M 1” 1/2 M
Connessione ricircolo sanitario Ø 3/4” F 3/4” F 3/4” F 3/4” F 1” 1/2 M
Connessione resistenza elettrica Ø 1” 1/2 F 1” 1/2 F 1” 1/2 F 1” 1/2 F -
Connessioni del serpentino Ø 1” M 1” M 1” M 1” M 1” M
Portata circuito primario tank (EN 12897) L/s 0,7 1,25 1,25 1,25 1,25
Perdita di carico circuito primario tank (EN12897) mbar 41,6 51,2 53,5 55,6 58,5
Portata del fluido serpentino L/h 3000 3000 3000 3000 3000
Perdita di carico del serpentino mbar 460 533 533 186 216
Temperatura max. di esercizio °C 90 90 90 90 90
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 3 4 4 4 4
Pressione max. di esercizio (serpentino) bar 10 10 10 10 10
Diametro senza isolamento mm - - - 703 790
Peso a vuoto kg 68 99 120 180 220
Classe di efficienza energetica B C C C C
Dispersione W 57 77 87 120 134
PERFORMANCE ACQUA CALDA SANITARIA
Tipo SLME 200 SLME 300 SLME 400 SLME 600 SLME 800
Portata di punta a 40°C (∆T = 30°C) L/10’ 321 418 558 686 922
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 1063 1225 1633 1872 2666
Portata in continuo a 40° C (∆T = 30°C) L/h 890 967 1289 1423 2093
Portata di punta a 45°C (∆T = 35°C) L/10’ 275 348 464 582 790
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 911 1003 1338 1559 2285
Portata in continuo a 45° C (∆T = 35°C) L/h 763 786 1048 1172 1794
Portata di punta a 60°C (∆T = 50°C) L/10’ 161 206 274 358 504
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 536 590 786 935 1368
Portata in continuo a 60° C (∆T = 50°C) L/h 450 461 614 693 1037
Massima potenza scambiabile tank kW 31 32 43 48 73
