P. 39
Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Bollitori Inox Tank in Tank Multienergia

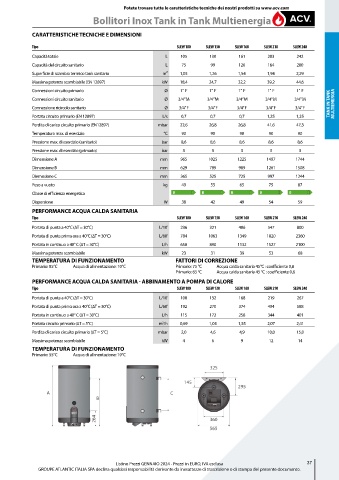

CARATTERISTICHE TECNICHE E DIMENSIONI
Tipo SLEW 100 SLEW 130 SLEW 160 SLEW 210 SLEW 240
Capacità totale L 105 130 161 203 242
Capacità del circuito sanitario L 75 99 126 164 200
Superficie di scambio termico tank sanitario m² 1,03 1,26 1,54 1,94 2,29
Massima potenza scambiabile (EN 12897) kW 18,4 24,7 32,2 39,2 44,6
Connessioni circuito primario Ø 1” F 1” F 1” F 1” F 1” F
Connessioni circuito sanitario Ø 3/4” M 3/4” M 3/4” M 3/4” M 3/4” M
Connessione ricircolo sanitario Ø 3/4” F 3/4” F 3/4” F 3/4” F 3/4” F TANK IN TANK MULTIENERGIA
Portata circuito primario (EN 12897) L/s 0,7 0,7 0,7 1,25 1,25
Perdita di carico circuito primario (EN12897) mbar 22,6 26,8 26,8 41,6 47,3
Temperatura max. di esercizio °C 90 90 90 90 90
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 3 3 3 3 3
Dimensione A mm 965 1025 1225 1497 1744
Dimensione B mm 629 789 989 1261 1508
Diemnsione C mm 365 525 725 997 1244
Peso a vuoto kg 49 55 65 75 87
Classe di efficienza energetica B B B B B
Dispersione W 38 42 49 54 59
PERFORMANCE ACQUA CALDA SANITARIA
Tipo SLEW 100 SLEW 130 SLEW 160 SLEW 210 SLEW 240
Portata di punta a 40°C (∆T = 30°C) L/10’ 236 321 406 547 800
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 784 1063 1349 1820 2360
Portata in continuo a 40° C (∆T = 30°C) L/h 658 890 1132 1527 2100
Massima potenza scambiabile kW 23 31 39 53 68
TEMPERATURA DI FUNZIONAMENTO FATTORI DI CORREZIONE
Primario: 85°C Acqua di alimentazione: 10°C Primario: 75 °C Acqua calda sanitaria 45°C : coefficiente 0,8
Primario: 65 °C Acqua calda sanitaria 45 °C : coefficiente 0,6
PERFORMANCE ACQUA CALDA SANITARIA - ABBINAMENTO A POMPA DI CALORE
Tipo SLEW 100 SLEW 130 SLEW 160 SLEW 210 SLEW 240
Portata di punta a 40°C (∆T = 30°C) L/10’ 100 132 168 219 267
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 192 270 374 494 588
Portata in continuo a 40° C (∆T = 30°C) L/h 115 172 258 344 401
Portata circuito primario (∆T = 5°C) m /h 0,69 1,04 1,55 2,07 2,41
3
Perdita di carico circuito primario (∆T = 5°C) mbar 2,0 4,6 4,9 10,0 15,0
Massima potenza scambiabile kW 4 6 9 12 14
Temperatura di funzionamento
TEMPERATURA DI FUNZIONAMENTO
Primario: 55°C Acqua di alimentazione: 10°C
