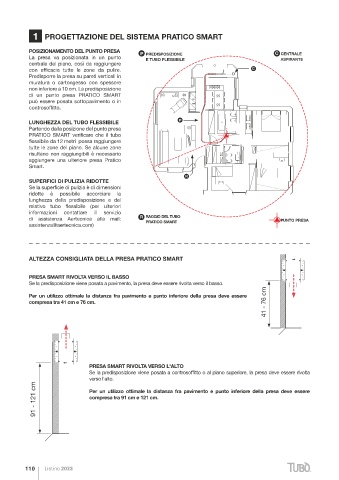

Page 110 - AERTECNICA - CATALISTINO 2023 - FIDRA

1 PROGETTAZIONE DEL SISTEMA PRATICO SMART 2 INSTALLAZIONE DELLA RETE TUBIERA

POSIZIONAMENTO DEL PUNTO PRESA
P PREDISPOSIZIONE C CENTRALE La lunghezza totale della tubazione di un punto presa deve essere 1 metro in più della lunghezza del tubo flessibile che sarà
La presa va posizionata in un punto
E TUBO FLESSIBILE ASPIRANTE alloggiato all'interno.
centrale del piano, così da raggiungere
con efficacia tutte le zone da pulire. C CURVE AD AMPIO RAGGIO
Predisporre la presa su pareti verticali in La predisposizione del punto presa Pratico Smart deve essere realizzata esclusivamente con curve ad ampio raggio.
muratura o cartongesso con spessore
non inferiore a 10 cm. La predisposizione
di un punto presa PRATICO SMART CURVA A 90° CURVA A 45° CURVA A 22,5°
può essere posata sottopavimento o in
Questa curva va utilizzata solo nel
controsoffitto.
tratto di discesa dall'alto alla presa con
P 24,5 cm (9,6") 16,5 cm (6,5") distanza superiore a 3 m.
LUNGHEZZA DEL TUBO FLESSIBILE 36,5 cm (14,7")
Partendo dalla posizione del punto presa
PRATICO SMART verificare che il tubo
flessibile da 12 metri possa raggiungere
tutte le zone del piano. Se alcune zone
90°
risultano non raggiungibili è necessario
aggiungere una ulteriore presa Pratico
90°
Smart.
Nella predisposizione 22,5°
22,5°
R ATTENZIONE in cui alloggia
SUPERFICI DI PULIZIA RIDOTTE il tubo flessibile utilizzare: 90°
Se la superficie di pulizia è di dimensioni Massimo 3 curve da 90°
ridotte è possibile accorciare la 45° 45°
lunghezza della predisposizione e del Massimo 2 curve da 45°
relativo tubo flessibile (per ulteriori
informazioni contattare il servizio Massimo 2 curve da 22,5°
R RAGGIO DEL TUBO
di assistenza Aertecnica alla mail: PUNTO PRESA
PRATICO SMART
assistenza@aertecnica.com)
NOTE DI INSTALLAZIONE

Si consiglia di seguire le seguenti note di installazione per realizzare un'ottimale
ALTEZZA CONSIGLIATA DELLA PRESA PRATICO SMART predisposizione del sistema Pratico Smart

PRESA SMART RIVOLTA VERSO IL BASSO
1 4
Se la predisposizione viene posata a pavimento, la presa deve essere rivolta verso il basso. 1 - Tagliare i tubi in PVC 4 - L’incollaggio della
41 - 76 cm
Per un utilizzo ottimale la distanza fra pavimento e punto inferiore della presa deve essere rispettando l'angolo di taglio tubazione deve essere eseguito
posizionando la colla per PVC
a 90°
compresa tra 41 cm e 76 cm. nell’estremità maschio (M) del glue
tubo.
M
2 - Dopo il taglio dei tubi in
PVC assicurarsi di rimuovere 2
eventuali residui con uno
strumento di sbavatura.
L'interno dei tubi deve essere
liscio, ben arrotondato e non 5 - Quando si fissa la rete tubiera con
danneggiato.
PRESA SMART RIVOLTA VERSO L'ALTO fascette o collari, assicurarsi di non schiacciare le
Se la predisposizione viene posata a controsoffitto o al piano superiore, la presa deve essere rivolta tubazioni in modo da non alterare lo scorrimento
verso l'alto. min. 1 mt. del tubo all'interno del sistema.
91 - 121 cm Per un utilizzo ottimale la distanza fra pavimento e punto inferiore della presa deve essere 3 - Per favorire lo scorrimento 90° 3 5

compresa tra 91 cm e 121 cm.
del tubo flessibile all'interno
della predisposizione del punto
presa, distanziare le curve tra
loro utilizzando un elemento di min. 1 mt.
tubazione lineare lungo almeno
1 metro. 45°
