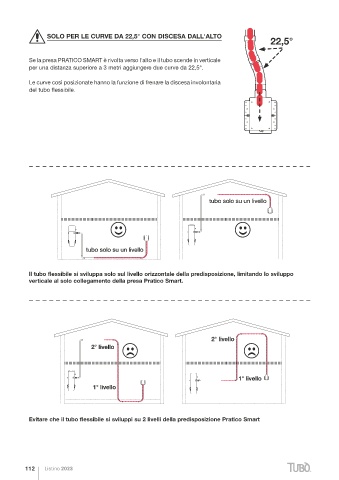

SOLO PER LE CURVE DA 22,5° CON DISCESA DALL'ALTO 3 INSTALLAZIONE DEL PUNTO PRESA

SU PARETI IN MURATURA
Se la presa PRATICO SMART è rivolta verso l'alto e il tubo scende in verticale 1 - Inserire la linea elettrica di attivazione.
per una distanza superiore a 3 metri aggiungere due curve da 22,5°. Realizzare nella muratura 2 - Fissare la guaina elettrica alla presa.
una traccia di forma 3 - Collegare mediante i morsetti
rettangolare delle
Le curve così posizionate hanno la funzione di frenare la discesa involontaria la linea elettrica alla presa
dimensioni 18x11x8,5
del tubo flessibile. cm. e la traccia per
3
alloggiamento della
rete tubiera e della linea
elettrica di attivazione. 2
18

8,5
11
1

Incollare mediante Murare la presa con
un manicotto la rete coperchio giallo a filo
tubiera alla presa intonaco
tubo solo su un livello

tubo solo su un livello SU PARETI IN CARTONGESSO

Fissare la presa aspirante al montante destro o sinistro della parete.
Si consiglia di aggiungere un ulteriore montante per garantire un migliore fissaggio.
Il tubo flessibile si sviluppa solo sul livello orizzontale della predisposizione, limitando lo sviluppo
verticale al solo collegamento della presa Pratico Smart.

RIPETERE LE OPERAZIONI INDICATE AI PUNTI 1 - 2 - 3 IN ALTO

2° livello
2° livello

Incollare mediante un manicotto la rete tubiera alla presa. Realizzare nel
pannello in cartongesso l’apertura di forma rettangolare con le dimensioni
1° livello
15 x12 cm. 12
1° livello

ATTENZIONE
15
Evitare che il tubo flessibile si sviluppi su 2 livelli della predisposizione Pratico Smart
Applicare il pannello in cartongesso al telaio in
modo che il coperchio della presa non fuoriesca.
