SU PARETI ESISTENTI

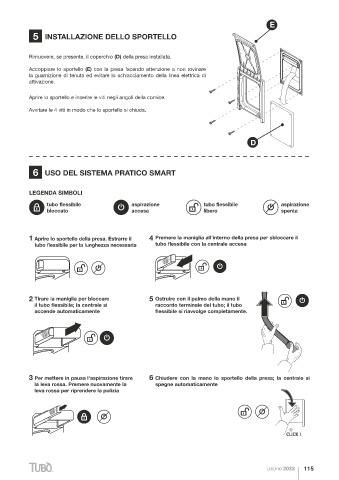

             5 INSTALLAZIONE DELLO SPORTELLO
 Rimuovere le due staffe di fissaggio su ciascun   Realizzare nella parete esistente
 lato della presa.   l'apertura di forma rettangolare con le   Rimuovere, se presente, il coperchio (D) della presa installata.
 dimensioni di 12x15 cm.
           Accoppiare lo sportello (E) con la presa facendo attenzione a non rovinare
           la guarnizione di tenuta ed evitare lo schiacciamento della linea elettrica di
 15
           attivazione.

           Aprire lo sportello e inserire le viti negli angoli della cornice.
 12
           Avvitare le 4 viti in modo che lo sportello si chiuda.




 Inserire la presa nell'apertura della parete.
 Per facilitare l’inserimento della
 presa nella parete incollare
 prima il manicotto sul tubo in
 PVC e poi sulla presa  6 USO DEL SISTEMA PRATICO SMART


           LEGENDA SIMBOLI
                 tubo flessibile               aspirazione               tubo flessibile            aspirazione
                 bloccato                      accesa                    libero                     spenta
 4 INSTALLAZIONE DEL SISTEMA DI BLOCCAGGIO

 A
           1 Aprire lo sportello della presa. Estrarre il   4 Premere la maniglia all'interno della presa per sbloccare il
             tubo flessibile per la lunghezza necessaria  tubo flessibile con la centrale accesa
 A - Anello in gomma
 B - Maniglia di bloccaggio

 Inserire  l'anello  di  gomma  (A)  nella  sede  circolare  posta  sulla  parte  superiore  del
 sistema di bloccaggio  (B) fino alla battuta.

 B
           2 Tirare la maniglia per bloccare         5 Ostruire con il palmo della mano il
             il tubo flessibile; la centrale si         raccordo terminale del tubo; il tubo
             accende automaticamente                    flessibile si riavvolge completamente.
 Installare il sistema di bloccaggio all'interno della presa Pratico Smart utilizzando le viti
 in dotazione.

 Il sistema di bloccaggio deve inserirsi
 facilmente




           3 Per mettere in pausa l'aspirazione tirare   6 Chiudere con la mano lo sportello della presa; la centrale si
             la leva rossa. Premere nuovamente la       spegne automaticamente
             leva rossa per riprendere la pulizia
 Per facilitare questo passaggio, si consiglia l'uso di un cacciavite angolare (C) per
 avvitare in spazi ridotti
 C
