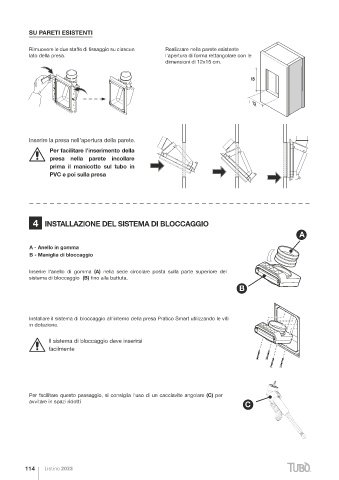

SU PARETI ESISTENTI
5 INSTALLAZIONE DELLO SPORTELLO
Rimuovere le due staffe di fissaggio su ciascun Realizzare nella parete esistente
lato della presa. l'apertura di forma rettangolare con le Rimuovere, se presente, il coperchio (D) della presa installata.
dimensioni di 12x15 cm.
Accoppiare lo sportello (E) con la presa facendo attenzione a non rovinare
la guarnizione di tenuta ed evitare lo schiacciamento della linea elettrica di
15
attivazione.
Aprire lo sportello e inserire le viti negli angoli della cornice.
12
Avvitare le 4 viti in modo che lo sportello si chiuda.
Inserire la presa nell'apertura della parete.
Per facilitare l’inserimento della
presa nella parete incollare
prima il manicotto sul tubo in
PVC e poi sulla presa 6 USO DEL SISTEMA PRATICO SMART
LEGENDA SIMBOLI
tubo flessibile aspirazione tubo flessibile aspirazione
bloccato accesa libero spenta
4 INSTALLAZIONE DEL SISTEMA DI BLOCCAGGIO
A
1 Aprire lo sportello della presa. Estrarre il 4 Premere la maniglia all'interno della presa per sbloccare il
tubo flessibile per la lunghezza necessaria tubo flessibile con la centrale accesa
A - Anello in gomma
B - Maniglia di bloccaggio
Inserire l'anello di gomma (A) nella sede circolare posta sulla parte superiore del
sistema di bloccaggio (B) fino alla battuta.
B
2 Tirare la maniglia per bloccare 5 Ostruire con il palmo della mano il
il tubo flessibile; la centrale si raccordo terminale del tubo; il tubo
accende automaticamente flessibile si riavvolge completamente.
Installare il sistema di bloccaggio all'interno della presa Pratico Smart utilizzando le viti
in dotazione.
Il sistema di bloccaggio deve inserirsi
facilmente
3 Per mettere in pausa l'aspirazione tirare 6 Chiudere con la mano lo sportello della presa; la centrale si
la leva rossa. Premere nuovamente la spegne automaticamente
leva rossa per riprendere la pulizia
Per facilitare questo passaggio, si consiglia l'uso di un cacciavite angolare (C) per
avvitare in spazi ridotti
C
