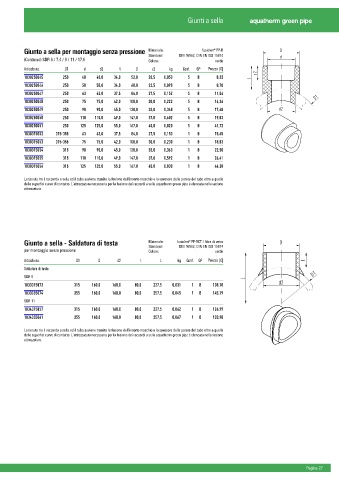

Page 29 - AQUATHERM - LISTINO REV 05-2024 - FIDRA
P. 29

Giunti a sella        aquatherm green pipe




          Giunto a sella per montaggio senza pressione  Materiale:      fusiolen® PP-R             D
                                                     Standard:   DIN 16962, DIN EN ISO 15874       d
          (Continuo) SDR 6 / 7,4 / 9 / 11 / 17,6     Colore:                 verde
          Articolo no.  D1     d    d2     l     D    z2    kg   Conf.  GP  Prezzo [€]
                                                                                           z 2
          1030250045   250    40   40,0  34,0  52,0  20,5  0,053   5  B      8,33        l
          1030250046   250    50   50,0  34,0  68,0  23,5  0,090   5  B      8,70
          1030250047   250    63   63,0  37,5  84,0  27,5  0,152   5  B     11,04
                                                                                                                D1
          1030250048   250    75   75,0  42,0  100,0  30,0  0,222  5  B     14,36
          1030250049   250    90   90,0  45,0  120,0  33,0  0,348  5  B     17,48                  d2
          1030250050   250   110  110,0  49,0  147,0  37,0  0,602  5  B     19,83
          1030250051   250   125  125,0  55,0  167,0  40,0  0,820  5  B     41,72
          1030315052  315-355  63  63,0  37,5  84,0  27,5  0,153   1  B     15,45
          1030315053  315-355  75  75,0  42,0  100,0  30,0  0,230  1  B     18,83
          1030315054   315    90   90,0  45,0  120,0  33,0  0,363  1  B     22,50
          1030315055   315   110  110,0  49,0  147,0  37,0  0,592  1  B     26,41
          1030315056   315   125  125,0  55,0  167,0  40,0  0,830  1  B     44,38

          La tenuta tra il raccordo a sella ed il tubo avviene tramite la fusione dell‘inserto maschio e lo spessore della parete del tubo oltre a quella
          delle superfici curve di contatto. L‘attrezzatura necessaria per la fusione dei raccordi a sella aquatherm green pipe è elencata nella sezione
          attrezzatura.









          Giunto a sella - Saldatura di testa        Materiale:   fusiolen® PP-RCT / fibra di vetro  D
          per montaggio senza pressione              Standard:   DIN 16962, DIN EN ISO 15874
                                                     Colore:
                                                                             verde
          Articolo no.      D1      D     d2      l      L     kg  Conf.  GP  Prezzo [€]                    l
          Saldatura di testa
          SDR 9                                                                                                D1
                                                                                       L
          1033315073       315   160,0  160,0   80,0   237,5  0,831  1  B   138,10                 d2
          1033355074       355   160,0  160,0   80,0   257,5  0,845  1  B   145,19
          SDR 11
          1034315057       315   160,0  160,0   80,0   237,5  0,862  1  B   126,99
          1034355061       355   160,0  160,0   80,0   257,5  0,867  1  B   133,90

          La tenuta tra il raccordo a sella ed il tubo avviene tramite la fusione dell‘inserto maschio e lo spessore della parete del tubo oltre a quella
          delle superfici curve di contatto. L‘attrezzatura necessaria per la fusione dei raccordi a sella aquatherm green pipe è elencata nella sezione
          attrezzatura.
