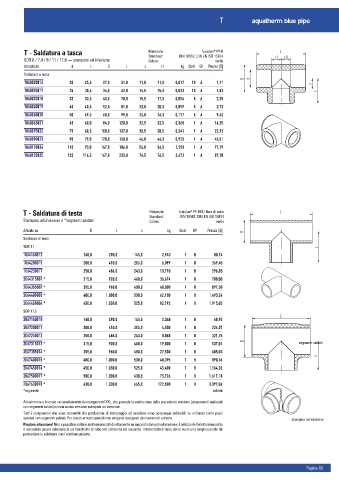

Page 71 - AQUATHERM - LISTINO REV 05-2024 - FIDRA

T aquatherm blue pipe

T - Saldatura a tasca Materiale: fusiolen® PP-R L
SDR 6 / 7,4 / 9 / 11 / 17,6 — stampato ad iniezione Standard: DIN 16962, DIN EN ISO 15874 z 1 z 1
verde
Colore:
Articolo no. d l D L z z1 kg Conf. GP Prezzo [€]
Saldatura a tasca
D d
1060020016 20 25,5 27,0 51,0 11,0 11,0 0,017 10 A 1,11 z
1060025017 25 30,5 34,0 62,0 14,5 15,0 0,033 10 A 1,53 l
1060032018 32 33,5 43,0 70,0 15,5 17,0 0,054 5 A 2,25
1060040019 40 40,5 52,0 81,0 20,0 20,0 0,099 5 A 3,72
1060050020 50 49,5 68,0 99,0 26,0 26,0 0,177 5 A 9,43
1060063021 63 60,0 84,0 120,0 32,5 32,5 0,368 1 A 14,25
1060075022 75 68,5 100,0 137,0 38,5 38,5 0,541 1 A 22,92
1060090023 90 79,0 120,0 158,0 46,0 46,0 0,920 1 A 43,51
1060110024 110 93,0 147,0 186,0 56,0 56,0 1,598 1 A 77,19
1060125025 125 116,5 167,0 233,0 76,5 76,5 2,673 1 A 87,18

T - Saldatura di testa Materiale: fusiolen® PP-RCT/ fibra di vetro L
DIN 16962, DIN EN ISO 15874
Standard:
Stampato ad iniezione o *segmenti saldati Colore: verde
Articolo no. D L z kg Conf. GP Prezzo [€] D
Saldatura di testa
SDR 11 z
1064160013 160,0 290,0 145,0 2,943 1 B 88,74
1064200015 200,0 410,0 205,0 6,099 1 B 369,45
1064250017 250,0 486,0 243,0 10,710 1 B 596,83
2064315001 * 315,0 920,0 460,0 36,674 1 B 788,00
2064355002 * 355,0 960,0 480,0 40,000 1 B 897,50
2064400003 * 400,0 1.000,0 500,0 62,100 1 B 1.493,24
2064450004 * 450,0 1.050,0 525,0 82,792 1 B 1.915,03
SDR 17,6
L
2067160010 160,0 290,0 145,0 2,348 1 B 68,95
2067200011 200,0 410,0 205,0 4,500 1 B 224,07
2067250012 250,0 486,0 243,0 8,868 1 B 321,75
2067315013 * 315,0 920,0 460,0 19,800 1 B 537,01 D segmenti saldati
2067355014 * 355,0 960,0 480,0 27,500 1 B 685,03
z
2067400015 * 400,0 1.000,0 500,0 40,395 1 B 898,56
2067450016 * 450,0 1.050,0 525,0 45,400 1 B 1.164,32
2067500017 * 500,0 1.200,0 600,0 75,726 1 B 1.617,18
2067630018 * 630,0 1.330,0 665,0 122,500 1 B 3.097,06
*segmenti saldati

Attualmente è in corso un cambiamento dei componenti XXL, che prevede la sostituzione dalla precedente versione (componenti realizzati
con segmenti saldati) con la nuova versione stampata ad iniezione.
Tutti i componenti che sono convertiti alla produzione di stampaggio ad iniezione sono comunque ordinabili su richiesta come pezzi
speciali con segmenti saldati. Per questi articoli speciali non vengono assegnati dei numero di articolo. stampato ad iniezione
Prestare attenzione! Non è possibile saldare elettromanicotti direttamente su raccordi stampati ad iniezione. L‘utilizzo dell‘elettromanicotto
è consentito previa saldatura di un tronchetto di tubo alle estremità del raccordo. Il tronchetto di tubo dovrà avere una lunghezza tale da
permettere la saldatura con l‘elettromanicotto.

Pagina 69
