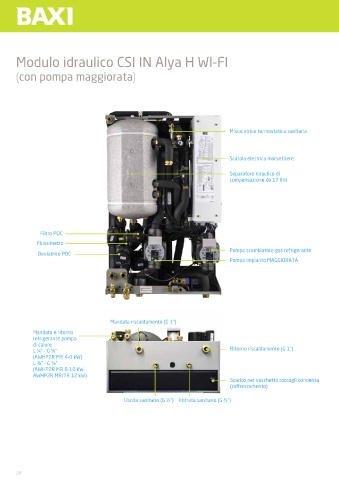

Modulo idraulico CSI IN Alya H WI-FI

(con pompa maggiorata)

Miscelatrice termostatica sanitaria

Scatola elettrica morsettiere

Separatore idraulico di
compensazione da 17 litri

Filtro PDC

Flussimetro
Pompa scambiatore gas refrigerante
Deviatrice PDC
Pompa impianto MAGGIORATA

Mandata riscaldamento (G 1")
Mandata e ritorno
refrigerante pompa
di calore
L ¼” - G ⅝” Ritorno riscaldamento (G 1")
(AWHP2R MR 4-6 kW)
L ⅜” - G ⅝”
(AWHP2R MR 8-10 kW,
AWHP2R MR/TR 12 kW)
Scarico per vaschetta raccogli condensa
(raffrescamento)

Uscita sanitario (G ½") Entrata sanitario (G ½")
