Page 29 - BAXI - CSI IN H WI-FI - FIDRA

CSI IN H WI-FI

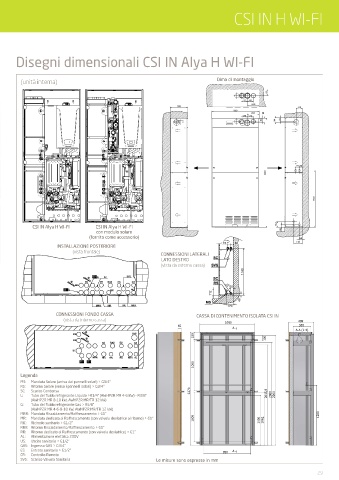

Esempio di installazione CSI IN Alya H WI-FI: Disegni dimensionali CSI IN Alya H WI-FI

casa mono familiare riqualificata (unità interna) Dima di montaggio

SVS B
MS
RS
US GAS ES CR N
TIO
SC
MR
MRR
RIC
RRR AL
RR
L G
(fornito come accessorio) SE
CSI IN Alya H WI-FI CSI IN Alya H WI-FI C
CSI IN ALYA H WiFi CSI IN ALYA H WiFi con modulo solare CSI IN ALYA H WiFi
CSI IN ALYA H WiFi
con modulo solare
INSTALLAZIONE POSTERIORE con modulo solare
(vista frontale)
CONNESSIONI LATERALI
LATO DESTRO
(vista da esterno cassa)
G SC SVS
RS US GAS ES CR
MS
L RIC AL
MRR MR RR RRR
CONNESSIONI FONDO CASSA CASSA DI CONTENIMENTO ISOLATA CSI IN
(vista da interno cassa) 1095 499
65 358
A
A-A (1:4)
7726281.02
MS SVS
150
RS 100
US GAS ES CR
SC 7816993 (02-08/22) 80
MRR MR RIC RR RRR AL
L G
1000
Legenda
MS: Mandata Solare (arriva dai pannelli solari) > G3/4”
RS: Ritorno Solare (verso i pannelli solari) > G3/4”
SC: Scarico Condensa 2270
L: Tubo del fluido refrigerante Liquido >R1/4” (AWHP2R MR 4-6 kW) - R3/8” 2015,5 2060 2200
(AWHP2R MR 8-10 kW, AWHP2R MR/TR 12 kW)
G: Tubo del fluido refrigerante Gas > R5/8”
(AWHP2R MR 4-6-8-10 kW, AWHP2R MR/TR 12 kW)
MRR: Mandata Riscaldamento/Raffrescamento > G1” 1200
MR: Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) > G1” 1000 1000 1062
RIC: Ricircolo sanitario > G1/2” SVS
G
RRR: Ritorno Riscaldamento/Raffrescamento > G1” SC
RS
GAS
ES
US
RR: Ritorno dedicato al Raffrescamento (con valvola deviatrice) > G1” CR
MS
AL: Alimentazione elettrica 230V RIC AL
L
US: Uscita sanitaria > G1/2”
GAS: Ingresso GAS > G3/4”
ES: Entrata sanitaria > G1/2” 950 A
CR: Controllo Remoto MRR MR RR RRR
SVS: Scarico Valvola Sanitaria Le misure sono espresse in mm
