CSI IN H WI-FI

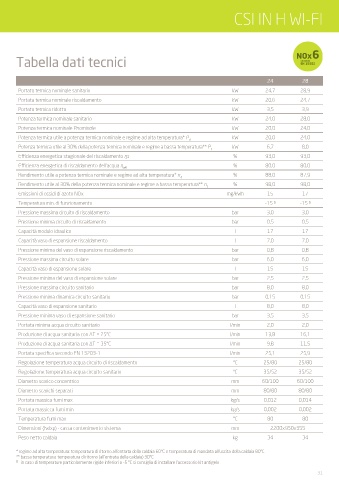

Disegni dimensionali e spazi di rispetto AWHP2R MR/TR Tabella dati tecnici

24 28
Portata termica nominale sanitario kW 24,7 28,9
Portata termica nominale riscaldamento kW 20,6 24,7
Portata termica ridotta kW 3,5 3,9
Potenza termica nominale sanitario kW 24,0 28,0
Potenza termica nominale Pnominale kW 20,0 24,0
Potenza termica utile a potenza termica nominale e regime ad alta temperatura* P kW 20,0 24,0
4
Potenza termica utile al 30% della potenza termica nominale e regime a bassa temperatura** P 1 kW 6,7 8,0
Efficienza energetica stagionale del riscaldamento ŋs % 93,0 93,0
% 80,0 80,0
Efficienza energetica di riscaldamento dell’acqua ŋ wh
Rendimento utile a potenza termica nominale e regime ad alta temperatura* n % 88,0 87,9
4
Rendimento utile al 30% della potenza termica nominale e regime a bassa temperatura** n % 98,0 98,0
1
Emissioni di ossidi di azoto NOx mg/kWh 15 17
Temperatura min. di funzionamento -15 ∆ -15 ∆
Pressione massima circuito di riscaldamento bar 3,0 3,0
Pressione minima circuito di riscaldamento bar 0,5 0,5
Capacità modulo idraulico l 17 17
Capacità vaso di espansione riscaldamento l 7,0 7,0
Pressione minima del vaso di espansione riscaldamento bar 0,8 0,8
Pressione massima circuito solare bar 6,0 6,0
Capacità vaso di espansione solare l 15 15
Pressione minima del vaso di espansione solare bar 2,5 2,5
Pressione massima circuito sanitario bar 8,0 8,0
Pressione minima dinamica circuito sanitario bar 0,15 0,15
Capacità vaso di espansione sanitario l 8,0 8,0
Pressione minima vaso di espansione sanitario bar 3,5 3,5
Portata minima acqua circuito sanitario l/min 2,0 2,0

Produzione di acqua sanitaria con ∆T = 25°C l/min 13,8 16,1
Produzione di acqua sanitaria con ∆T = 35°C l/min 9,8 11,5
Portata specifica secondo EN 13203-1 l/min 25,1 25,9
Regolazione temperatura acqua circuito di riscaldamento °C 25/80 25/80
Regolazione temperatura acqua circuito sanitario °C 35/52 35/52
Diametro scarico concentrico mm 60/100 60/100
Diametro scarichi separati mm 80/80 80/80
Portata massica fumi max kg/s 0,012 0,014
Portata massicca fumi min kg/s 0,002 0,002
Temperatura fumi max °C 80 80
Dimensioni (hxlxp) - cassa contenimento sistema mm 2200x950x355
Peso netto caldaia kg 34 34

* regime ad alta temperatura: temperatura di ritorno all’entrata della caldaia 60°C e temperatura di mandata all’uscita della caldaia 80°C
** bassa temperatura: temperatura di ritorno (all’entrata della caldaia) 30°C
∆ in caso di temperature particolarmente rigide inferiori a -5 °C si consiglia di installare l’accessorio kit antigelo
31
