CSI IN H WI-FI

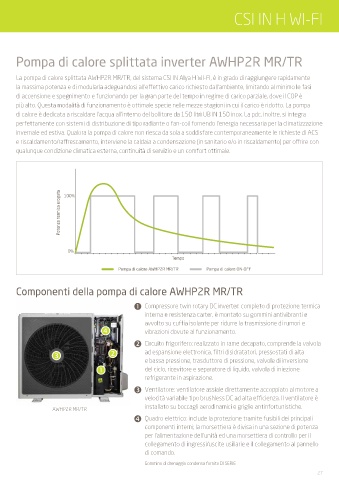

Pompa di calore splittata inverter AWHP2R MR/TR

La pompa di calore splittata AWHP2R MR/TR, del sistema CSI IN Alya H WI-FI, è in grado di raggiungere rapidamente
la massima potenza e di modularla adeguandosi all’effettivo carico richiesto dall’ambiente, limitando al minimo le fasi
di accensione e spegnimento e funzionando per la gran parte del tempo in regime di carico parziale, dove il COP è
più alto. Questa modalità di funzionamento è ottimale specie nelle mezze stagioni in cui il carico è ridotto. La pompa
di calore è dedicata a riscaldare l’acqua all’interno del bollitore da 150 litri UB IN 150 inox. La pdc, inoltre, si integra
perfettamente con sistemi di distribuzione di tipo radiante o fan-coil fornendo l’energia necessaria per la climatizzazione
invernale ed estiva. Qualora la pompa di calore non riesca da sola a soddisfare contemporaneamente le richieste di ACS
e riscaldamento/raffrescamento, interviene la caldaia a condensazione (in sanitario e/o in riscaldamento) per offrire con
qualunque condizione climatica esterna, continuità di servizio e un comfort ottimale.

Potenza termica erogata 100%

0%
Tempo
Pompa di calore AWHP2R MR/TR Pompa di calore ON-OFF

Componenti della pompa di calore AWHP2R MR/TR

 Compressore twin rotary DC inverter: completo di protezione termica
interna e resistenza carter, è montato su gommini antivibranti e
avvolto su cuffia isolante per ridurre la trasmissione di rumori e
 vibrazioni dovute al funzionamento.

 Circuito frigorifero: realizzato in rame decapato, comprende la valvola

  ad espansione elettronica, filtri disidratatori, pressostati di alta
e bassa pressione, trasduttore di pressione, valvole di inversione
 del ciclo, ricevitore e separatore di liquido, valvola di iniezione
refrigerante in aspirazione.
 Ventilatore: ventilatore assiale direttamente accoppiato al motore a
velocità variabile tipo brushless DC ad alta efficienza. Il ventilatore è
installato su boccagli aerodinamici e griglie antinfortunistiche.
AWHP2R MR/TR
 Quadro elettrico: include la protezione tramite fusibili dei principali
componenti interni; la morsettiera è divisa in una sezione di potenza
per l’alimentazione dell’unità ed una morsettiera di controllo per il
collegamento di ingressi/uscite usiliarie e il collegamento al pannello
di comando.

Gommino di drenaggio condensa fornito DI SERIE
