Page 219 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

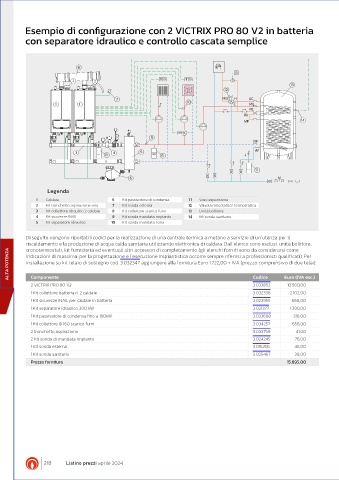

Esempio di configurazione con 2 VICTRIX PRO 80 V2 in batteria
con separatore idraulico e controllo cascata semplice

8

2 2 T T
13
12
MIX
AC
7 MI X υ υ H H AC
1 1 10 C C MU
MU
RC
RC
RU
RU
MP
MP 14
M M
9
RP
RP
AF
3 11 4 5 11 AF
11
6
Legenda
1 Caldaia 6 Kit passivatore di condensa 11 Vaso espansione
2 Kit tronchetto aspirazione aria 7 Kit sonda esterna 12 Valvola miscelatrice termostatica
3 Kit collettore idraulico 2 caldaie 8 Kit collettore scarico fumi 13 Unità bollitore
4 Kit sicurezze INAIL 9 Kit sonda mandata impianto 14 Kit sonda sanitario
5 Kit separatore idraulico 10 Kit sonda mandata zona

Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
riscaldamento e la produzione di acqua calda sanitaria utilizzando elettronica di caldaia. Dall’elenco sono esclusi: unità bollitore,
cronotermostati, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come
ALTA POTENZA indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). Per
installazione su kit telaio di sostegno cod. 3.032347 aggiungere alla fornitura Euro 1.722,00 + IVA (prezzo comprensivo di due telai).

Componente
2 VICTRIX PRO 80 V2 Codice Euro (IVA esc.)
10.560,00
3.033852
1 Kit collettore batteria n. 2 caldaie 3.032338 2.102,00
1 Kit sicurezze INAIL per caldaie in batteria 3.023955 668,00
1 Kit separatore idraulico 200 kW 3.021377 1.390,00
1 Kit passivatore di condensa fino a 180kW 3.033688 318,00
1 Kit collettore Ø 160 scarico fumi 3.034257 656,00
2 tronchetto aspirazione 3.033759 41,00
2 Kit sonda di mandata impianto 3.024245 76,00
1 Kit sonda esterna 3.015266 46,00
1 Kit sonda sanitario 3.025467 38,00
Prezzo fornitura 15.895,00

218 Listino prezzi aprile 2024
