Page 222 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

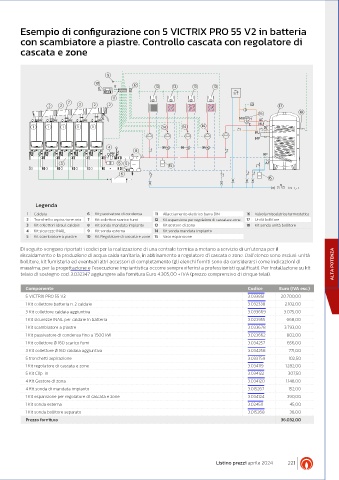

Esempio di configurazione con 5 VICTRIX PRO 55 V2 in batteria

con scambiatore a piastre. Controllo cascata con regolatore di
cascata e zone

9
10 12
V V 13 13 13 13
11
7
2 2 2 2 2 17
16 18
MIX υ H AC
1 1 1 1 1 14 14 14 C MU RC
RU
MP
4 M M M
8
RP
3 15 5 15 AF

6
15

Legenda
1 Caldaia 6 Kit passivatore di condensa 11 Allacciamento elettrico barra DIN 16 Valvola miscelatrice termostatica
2 Tronchetto aspirazione aria 7 Kit collettori scarico fumi 12 Kit espansione per regolatore di cascata e zone 17 Unità bollitore
3 Kit collettori idraul. caldaie 8 Kit sonda mandata impianto 13 Kit gestore di zona 18 Kit sonda unità bollitore
4 Kit sicurezze INAIL 9 Kit sonda esterna 14 Kit sonda mandata impianto
5 Kit scambiatore a piastre 10 Kit Regolatore di cascata e zone 15 Vaso espansione

Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
riscaldamento e la produzione di acqua calda sanitaria, in abbinamento a regolatore di cascata e zone. Dall’elenco sono esclusi: unità
bollitore, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di
massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). Per installazione su kit ALTA POTENZA
telaio di sostegno cod. 3.032347 aggiungere alla fornitura Euro 4.305,00 + IVA (prezzo comprensivo di cinque telai).

Componente Codice Euro (IVA esc.)
5 VICTRIX PRO 55 V2 3.033851 20.700,00
1 Kit collettore batteria n. 2 caldaie 3.032338 2.102,00
3 Kit collettore caldaia aggiuntiva 3.033669 3.075,00
1 Kit sicurezze INAIL per caldaie in batteria 3.023955 668,00
1 Kit scambiatore a piastre 3.033678 3.793,00
1 Kit passivatore di condensa fino a 1.500 kW 3.023662 802,00
1 Kit collettore Ø 160 scarico fumi 3.034257 656,00
3 Kit collettore Ø 160 caldaia aggiuntiva 3.034258 771,00
5 tronchetti aspirazione 3.033759 102,50
1 Kit regolatore di cascata e zone 3.034119 1.282,00
5 Kit Clip-in 3.034122 307,50
4 Kit Gestore di zona 3.034120 1.148,00
4 Kit sonda di mandata impianto 3.015267 152,00
1 Kit espansione per regolatore di cascata e zone 3.034124 390,00
1 Kit sonda esterna 3.024511 45,00
1 Kit sonda bollitore separato 3.015268 38,00
Prezzo fornitura 36.032,00

Listino prezzi aprile 2024 221
