P. 220

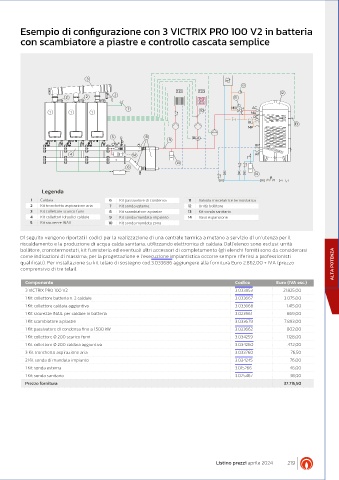

Esempio di configurazione con 3 VICTRIX PRO 100 V2 in batteria

        con scambiatore a piastre e controllo cascata semplice







                               3

                                                               T       T                            12
                        2      2         2                                         11
                                              7                                   MIX υ  H  AC
                  1       1      1                                     10             C  MU
                                                                                          RC
                                                                                        RU               13
                                                                                        MP
                                        5           8                M
                                                             9
                                                                                           RP
                          4                     14                                         AF
                                                               14
                                              6
                                                                                           14

                Legenda
            1  Caldaia                 6   Kit passivatore di condensa  11  Valvola miscelatrice termostatica
            2  Kit tronchetto aspirazione aria  7  Kit sonda esterna  12  Unità bollitore
            3  Kit collettore scarico fumi  8  Kit scambiatore a piastre  13  Kit sonda sanitario
            4  Kit collettori idraulici caldaie  9  Kit sonda mandata impianto  14  Vaso espansione
            5  Kit sicurezze INAIL     10  Kit sonda mandata zona

        Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
        riscaldamento e la produzione di acqua calda sanitaria, utilizzando elettronica di caldaia. Dall’elenco sono esclusi: unità
        bollitore, cronotermostati, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi
        come indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti
        qualificati). Per installazione su kit telaio di sostegno cod.3.033686 aggiungere alla fornitura Euro 2.862,00 + IVA (prezzo   ALTA POTENZA
        comprensivo di tre telai).

          Componente                                                                Codice        Euro (IVA esc.)
          3 VICTRIX PRO 100 V2                                                      3.033853         21.825,00
          1 Kit collettore batteria n. 2 caldaie                                    3.033667         3.075,00
          1 Kit collettore caldaia aggiuntiva                                       3.033668          1.415,00
          1 Kit sicurezze INAIL per caldaie in batteria                             3.023961          869,00
          1 Kit scambiatore a piastre                                               3.033679         7.893,00
          1 Kit passivatore di condensa fino a 1.500 kW                             3.023662          802,00
          1 Kit collettore Ø 200 scarico fumi                                       3.034259          1.128,00
          1 Kit collettore Ø 200 caldaia aggiuntiva                                 3.034260          472,00
          3 Kit tronchetto aspirazione aria                                         3.033760           76,50
          2 Kit sonda di mandata impianto                                           3.024245           76,00
          1 Kit sonda esterna                                                       3.015266           46,00
          1 Kit sonda sanitario                                                     3.025467           38,00
          Prezzo fornitura                                                                           37.715,50
