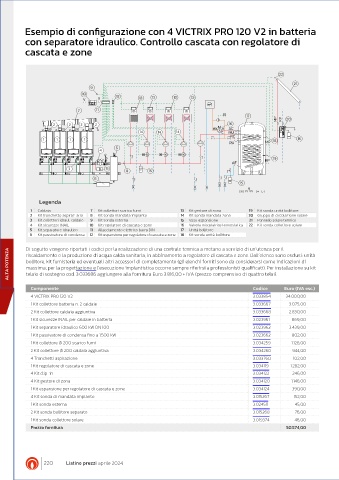

Page 221 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

Esempio di configurazione con 4 VICTRIX PRO 120 V2 in batteria

con separatore idraulico. Controllo cascata con regolatore di
cascata e zone

22
21
9
10 12
V V 13 13 13 13

7 11
17
MP RP 20
2 2 2 2 υ 16
MIX H AC
14 14 14 C MU
RC
1 1 1 1 18 15
RU MP
5
4
M M M
RP 19
AF
3 15
8 15
6
15
Legenda

1 Caldaia 7 Kit collettori scarico fumi 13 Kit gestore di zona 19 Kit sonda unità bollitore
2 Kit tronchetto aspiraz. aria 8 Kit sonda mandata impianto 14 Kit sonda mandata zona 20 Gruppo di circolazione solare
3 Kit collettori idraul. caldaie 9 Kit sonda esterna 15 Vaso espansione 21 Pannello solare termico
4 Kit sicurezze INAIL 10 Kit regolatore di cascata e zone 16 Valvola miscelatrice termostatica 22 Kit sonda collettore solare
5 Kit separatore idraulico 11 Allacciamento elettrico barra DIN 17 Unità bollitore
6 Kit passivatore di condensa 12 Kit espansione per regolatore di cascata e zone 18 Kit sonda unità bollitore

Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
ALTA POTENZA riscaldamento e la produzione di acqua calda sanitaria, in abbinamento a regolatore di cascata e zone. Dall’elenco sono esclusi: unità
bollitore, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di
massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). Per installazione su kit
telaio di sostegno cod. 3.033686 aggiungere alla fornitura Euro 3.816,00 + IVA (prezzo comprensivo di quattro telai).

Componente Codice Euro (IVA esc.)
4 VICTRIX PRO 120 V2 3.033854 34.000,00
1 Kit collettore batteria n. 2 caldaie 3.033667 3.075,00
2 Kit collettore caldaia aggiuntiva 3.033668 2.830,00
1 Kit sicurezze INAIL per caldaie in batteria 3.023961 869,00
1 Kit separatore idraulico 600 kW DN 100 3.023962 3.439,00
1 Kit passivatore di condensa fino a 1.500 kW 3.023662 802,00
1 Kit collettore Ø 200 scarico fumi 3.034259 1.128,00
2 Kit collettore Ø 200 caldaia aggiuntiva 3.034260 944,00
4 Tronchetti aspirazione 3.033760 102,00
1 Kit regolatore di cascata e zone 3.034119 1.282,00
4 Kit clip-in 3.034122 246,00
4 Kit gestore di zona 3.034120 1.148,00
1 Kit espansione per regolatore di cascata e zone 3.034124 390,00
4 Kit sonda di mandata impianto 3.015267 152,00
1 Kit sonda esterna 3.024511 45,00
2 Kit sonda bollitore separato 3.015268 76,00
1 Kit sonda collettore solare 3.019374 46,00
Prezzo fornitura 50.574,00

220 Listino prezzi aprile 2024
