P. 41

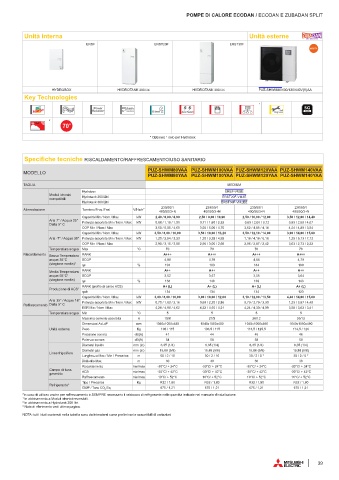

POMPE DI CALORE ECODAN / ECODAN E ZUBADAN SPLIT
Unità interna Unità esterne
ERSF ERST20F ERST30F
HYDROBOX HYDROTANK 200 litri HYDROTANK 300 litri PUZ-SHWM80/100/120/140V(Y)AA
Key Technologies
1
flash SD FTC
Injection
*
70°
* Optional, 1 solo per Hydrobox
Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO
PUZ-SHWM80VAA PUZ-SHWM100VAA PUZ-SHWM120VAA PUZ-SHWM140VAA
MODELLO PUZ-SHWM80YAA PUZ-SHWM100YAA PUZ-SHWM120YAA PUZ-SHWM140YAA
TAGLIA MEDIUM
Hydrobox ERSF-VM2E
Moduli idronici Hydrotank 200 Litri ERST20F-VM2E
compatibili
Hydrotank 300 Litri ERST30F-VM2EE
230/50/1
230/50/1
230/50/1
230/50/1
Alimentazione Tensione/Freq./Fasi V/Hz/n° 400/50/3+N 400/50/3+N 400/50/3+N 400/50/3+N
Capacità Min / Nom / Max kW 2,40 / 6,00 / 8,90 2,50 / 8,00 / 10,90 2,50 / 10,00 / 12,90 3,50 / 12,00 / 14,40
Aria 7° / Acqua 35° Potenza assorbita Min / Nom / Max kW 0,68 / 1,19 / 1,91 0,71 / 1,60 / 2,32 0,69 / 2,06 / 3,12 0,83 / 2,50 / 4,07
Delta 5° C
COP Min / Nom / Max 3,50 / 5,05 / 4,65 3,50 / 5,00 / 4,70 3,62 / 4,85 / 4,14 4,24 / 4,80 / 3,54
Capacità Min / Nom / Max kW 3,50 / 8,00 / 10,00 3,50 / 10,00 / 13,20 3,50 / 12,10 / 14,90 3,90 / 14,00 / 15,80
Aria -7° / Acqua 35° Potenza assorbita Min / Nom / Max kW 1,20 / 2,54 / 3,33 1,20 / 3,28 / 4,92 1,18 / 4,18 / 6,16 1,29 / 5,13 / 7,12
COP Min / Nom / Max 2,90 / 3,15 / 3,00 2,90 / 3,05 / 2,68 2,96 / 2,87 / 2,42 3,03 / 2,73 / 2,22
Temperatura acqua Max °C 70 70 70 70
Riscaldamento Bassa Temperatura RANK A+++ A+++ A+++ A+++
acqua 35°C SCOP 4,89 4,78 4,66 4,79
(stagione media) 1 ηs % 193 188 184 189
Media Temperatura RANK A++ A++ A++ A++
acqua 55°C 1 SCOP 3,52 3,57 3,55 3,64
(stagione media) ηs % 138 140 139 143
RANK (profilo di carico ACS) A+ (L) A+ (L) A+ (L) A+ (L)
Produzione di ACS 2
ηwh 134 134 134 123
Capacità Min / Nom / Max kW 3,00 / 8,00 / 10,00 3,00 / 10,00 / 12,00 3,10 / 12,00 / 13,50 4,40 / 14,00 / 15,00
Aria 35° / Acqua 18° Potenza assorbita Min / Nom / Max kW 0,70 / 1,63 / 2,16 0,69 / 2,20 / 2,85 0,73 / 2,79 / 3,30 1,23 / 3,87 / 4,40
Raffrescamento Delta 5° C
EER Min / Nom / Max 4,28 / 4,90 / 4,62 4,32 / 4,55 / 4,21 4,24 / 4,30 / 4,09 3,58 / 3,62 / 3,41
Temperatura acqua Min °C 5 5 5 5
Massima corrente assorbita A 19/8 27/9 28/12 35/12
Dimensioni AxLxP mm 1040x1050x480 1040x1050x480 1040x1050x480 1040x1050x480
Unità esterna Peso Kg 106 / 115 106,5 / 115 113,5 / 125,5 114,5 / 126
Pressione sonora dB(A) 41 44 45 46
Potenza sonora dB(A) 54 58 58 58
Diametri liquido mm (in) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Diametri gas mm (in) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Linee frigorifere
Lunghezza Max / Min / Precarica m 50 / 2 / 10 50 / 2 / 10 30 / 2 / 0 * 30 / 2 / 0 *
Dislivello Max m 30 30 30 30
Riscaldamento min/max -30°C/ + 24°C -30°C/ + 24°C -30°C/ + 24°C -30°C/ + 24°C
Campo di funz.
garantito ACS min/max -30°C/ + 42°C -30°C/ + 42°C -30°C/ + 42°C -30°C/ + 42°C
Raffrescamento min/max 10°C/ + 52°C 10°C/ + 52°C 10°C/ + 52°C 10°C/ + 52°C
Tipo / Precarica Kg R32 / 1,80 R32 / 1,80 R32 / 1,80 R32 / 1,80
Refrigerante 3
GWP / Tons CO 2 Eq. 675 / 1,21 675 / 1,21 675 / 1,21 675 / 1,21
*in caso di utilizzo anche per raffrescamento è SEMPRE necessario il rabbocco di refrigerante nelle quantità indicate nel manuale d'installazione
1 In abbinamento a Moduli idronici reversibili.
2 In abbinamento a Hydrotank 200 litri.
3 Note di riferimento vedi ultima pagina.
NOTA: tutti i dati contenuti nella tabella sono da intendersi come preliminari e suscettibili di variazioni
39
