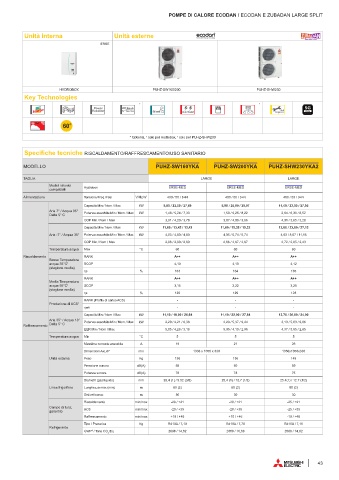

Page 45 - MITSUBISHIELECTRIC - RISCALDAMENTO - FIDRA

POMPE DI CALORE ECODAN / ECODAN E ZUBADAN LARGE SPLIT

Unità interna Unità esterne
ERSE

HYDROBOX PUHZ-SW160/200 PUHZ-SHW230
Key Technologies
2 1
flash SD FTC
Injection
60°

* Optional, 1 solo per Hydrobox, 2 solo per PUHZ-SHW230

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO

MODELLO PUHZ-SW160YKA PUHZ-SW200YKA PUHZ-SHW230YKA2

TAGLIA LARGE LARGE
Moduli idronici
compatibili Hydrobox ERSE-MED ERSE-MED ERSE-MED
Alimentazione Tensione/Freq./Fasi V/Hz/n° 400 / 50 / 3+N 400 / 50 / 3+N 400 / 50 / 3+N
Capacità Min / Nom / Max kW 5,80 / 22,00 / 27,69 5,80 / 25,00 / 30,07 11,40 / 23,00 / 27,95
Aria 7° / Acqua 35° Potenza assorbita Min / Nom / Max kW 1,48 / 5,24 / 7,33 1,50 / 6,25 / 8,22 2,64 / 6,30 / 8,52
Delta 5° C
COP Min / Nom / Max 3,91 / 4,20 / 3,78 3,87 / 4,00 / 3,66 4,31 / 3,65 / 3,28
Capacità Min / Nom / Max kW 11,60 / 13,42 / 13,42 11,60 / 15,32 / 15,32 12,60 / 23,00 / 27,13
Aria -7° / Acqua 35° Potenza assorbita Min / Nom / Max kW 4,03 / 4,80 / 4,80 4,05 / 5,74 / 5,74 4,63 / 8,07 / 11,16
COP Min / Nom / Max 2,88 / 2,80 / 2,80 2,86 / 2,67 / 2,67 2,72 / 2,85 / 2,43
Temperatura acqua Max °C 60 60 60
Riscaldamento RANK A++ A++ A++
Bassa Temperatura
acqua 35°C 1 SCOP 4,10 4,10 4,12
(stagione media)
ηs % 163 164 165
RANK A++ A++ A++
Media Temperatura
acqua 55°C 1 SCOP 3,15 3,22 3,20
(stagione media)
ηs % 126 129 128
RANK (Profilo di carico ACS) - - -
Produzione di ACS 2
ηwh - - -
Capacità Min / Nom / Max kW 11,10 / 18,00 / 26,64 11,10 / 22,00 / 27,84 13,70 / 20,00 / 24,00
Aria 35° / Acqua 18° Potenza assorbita Min / Nom / Max kW 2,20 / 4,21 / 8,38 2,20 / 5,37 / 9,44 3,13 / 5,63 / 9,06
Raffrescamento Delta 5° C
EER Min / Nom / Max 5,05 / 4,28 / 3,18 5,05 / 4,10 / 2,95 4,37 / 3,55 / 2,65
Temperatura acqua Min °C 5 5 5
Massima corrente assorbita A 19 21 26
Dimensioni AxLxP mm 1338 x 1050 x 330 1338x1050x330
Unità esterna Peso Kg 136 136 148
Pressione sonora dB(A) 58 60 59
Potenza sonora dB(A) 78 78 75
Diametri (gas/liquido) mm 25,4 (1) / 9.52 (3/8) 25,4 (1) / 12,7 (1/2) 25.4(1) / 12.7 (1/2)
Linee frigorifere Lunghezza max (min) m 80 (2) 80 (2) 80 (2)
Dislivello max m 30 30 30
Riscaldamento min/max -20 / +21 -20 / +21 -25 / +21
Campo di funz.
garantito ACS min/max -20 / +35 -20 / +35 -25 / +35
Raffrescamento min/max +10 / +46 +10 / +46 -10 / +46
Tipo / Precarica Kg R410A / 7,10 R410A / 7,70 R410A / 7,10
Refrigerante
GWP 3 / Tons CO 2 Eq. 2088 / 14,82 2088 / 16,08 2088 / 14,82

43
