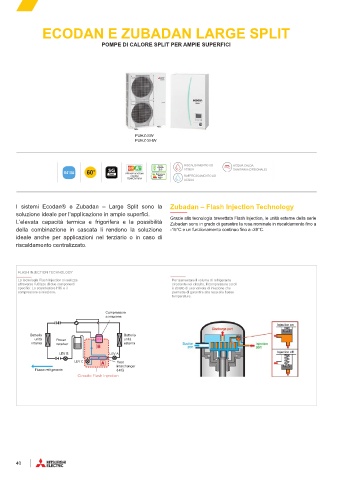

Page 42 - MITSUBISHIELECTRIC - RISCALDAMENTO - FIDRA

ECODAN E ZUBADAN LARGE SPLIT
POMPE DI CALORE SPLIT PER AMPIE SUPERFICI

PUHZ-SW
PUHZ-SHW

RISCALDAMENTO AD ACQUA CALDA
R410A 60° PER APPLICAZIONI ACQUA SANITARIA (OPZIONALE)
A BASSA RAFFRESCAMENTO AD
TEMPERATURA
ACQUA

I sistemi Ecodan® e Zubadan – Large Split sono la Zubadan – Flash Injection Technology
soluzione ideale per l’applicazione in ampie superfici. Grazie alla tecnologia brevettata Flash Injection, le unità esterne della serie
L’elevata capacità termica e frigorifera e la possibilità Zubadan sono in grado di garantire la resa nominale in riscaldamento fino a
della combinazione in cascata li rendono la soluzione -15°C e un funzionamento continuo fino a -28°C.
ideale anche per applicazioni nel terziario o in caso di
riscaldamento centralizzato.

FLASH INJECTION TECHNOLOGY
La tecnologia Flash Injection si realizza Per aumentare il volume di refrigerante
attraverso l’utilizzo di due componenti circolante nel circuito, il compressore scroll
specifici: Lo scambiatore HIC e il è dotato di una valvola di iniezione che
compressore a iniezione. permette di garantire alta resa alle basse
temperature.

Compressore
a iniezione

Batteria Batteria
unità Power unità
interna receiver esterna
LEV B LEV A
Heat
interchanger
Flusso refrigerante (HIC)
Circuito Flash Injection

40
