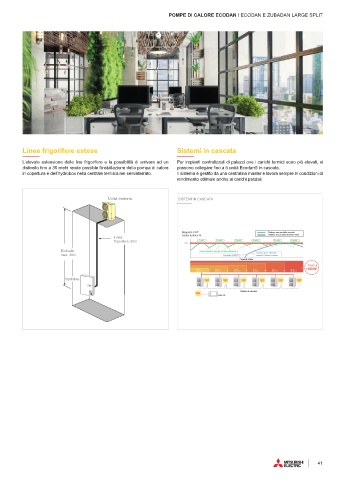

POMPE DI CALORE ECODAN / ECODAN E ZUBADAN LARGE SPLIT

Linee frigorifere estese Sistemi in cascata

L’elevate estensione delle line frigorifere e la possibilità di arrivare ad un Per impianti centralizzati di palazzi ove i carichi termici sono più elevati, si
dislivello fino a 30 metri rende possible l’installazione della pompa di calore possono collegare fino a 6 unità Ecodan® in cascata.
in copertura e dell’hydrobox nella centrale termica nel seminterrato. Il sistema è gestito da una centralina master e lavora sempre in condizioni di
rendimento ottimale anche ai carichi parziali.

Unità esterna SISTEMI IN CASCATA

Rapporto COP Sistema con controllo cascata
Linee Carico termico % Sistema con pompa di calore unica
frigorifere: 80m 1 unit 2 units 3 units 4 units 5 units 6 units
100
Dislivello Funzionamento sempre ad alta efficienza !
max: 30m Controllo ON/OFF Sistema poco efficiente
quando il carico è basso
Capacità totale
Fino a
+ + + + + 138kW!
23kW 23kW 23kW 23kW 23kW 23kW
Hydrobox FTC FTC FTC FTC FTC FTC
sub sub sub sub sub sub
Sistema in cascata
FTC
main Main RC
