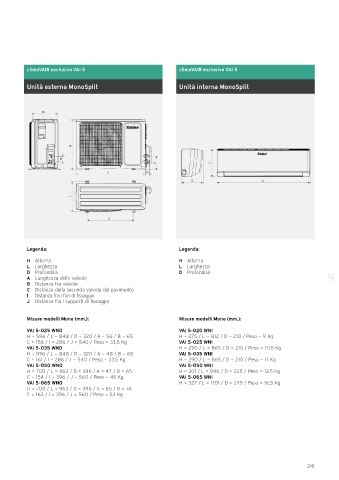

climaVAIR exclusive VAI 5 climaVAIR exclusive VAI 5

Unità esterna MonoSplit Unità interna MonoSplit

Legenda: Legenda:
H Altezza H Altezza
L Larghezza L Larghezza
D Profondità D Profondità
A Lunghezza delle valvole 9
B Distanza fra valvole
C Distanza della seconda valvola dal pavimento
I Distanza fra i fori di fissaggio
J Distanza fra i supporti di fissaggio

Misure modelli Mono (mm.): Misure modelli Mono (mm.):

VAI 5-025 WNO VAI 5-020 WNI
H = 596 / L = 848 / D = 320 / A = 56 / B = 65 H = 275 / L = 812 / D = 210 / Peso = 9 Kg
C = 156 / I = 286 / J = 540 / Peso = 33,5 Kg VAI 5-025 WNI
VAI 5-035 WNO H = 290 / L = 865 / D = 210 / Peso = 10,5 Kg
H = 596 / L = 848 / D = 320 / A = 48 / B = 65 VAI 5-035 WNI
C = 161 / I = 286 / J = 540 / Peso = 33,5 Kg H = 290 / L = 865 / D = 210 / Peso = 11 Kg
VAI 5-050 WNO VAI 5-050 WNI
H = 700 / L = 963 / D = 396 / A = 47 / B = 65 H = 301 / L = 996 / D = 225 / Peso = 13,5 Kg
C = 154 / I = 396 / J = 560 / Peso = 45 Kg VAI 5-065 WNI
VAI 5-065 WNO H = 327 / L = 1101 / D = 249 / Peso = 16,5 Kg
H = 700 / L = 963 / D = 396 / A = 65 / B = 74
C = 163 / I = 396 / J = 560 / Peso = 53 Kg
