Climatizzazione

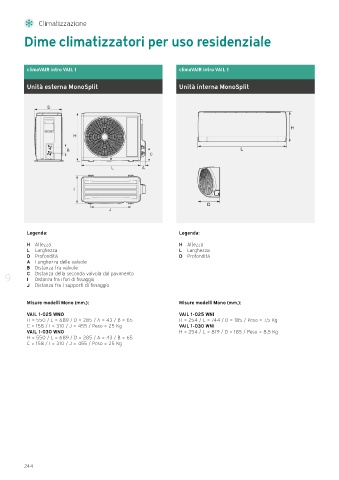

Dime climatizzatori per uso residenziale

climaVAIR intro VAIL 1 climaVAIR intro VAIL 1

Unità esterna MonoSplit Unità interna MonoSplit

Legenda: Legenda:

H Altezza H Altezza
L Larghezza L Larghezza
D Profondità D Profondità
A Lunghezza delle valvole
B Distanza fra valvole
9 C Distanza della seconda valvola dal pavimento
Distanza fra i fori di fissaggio
I
J Distanza fra i supporti di fissaggio

Misure modelli Mono (mm.): Misure modelli Mono (mm.):

VAIL 1-025 WNO VAIL 1-025 WNI
H = 550 / L = 689 / D = 285 / A = 43 / B = 65 H = 254 / L = 744 / D = 185 / Peso = 7,5 Kg
C = 158 / I = 310 / J = 455 / Peso = 25 Kg VAIL 1-030 WNI
VAIL 1-030 WNO H = 254 / L = 819 / D = 185 / Peso = 8,5 Kg
H = 550 / L = 689 / D = 285 / A = 43 / B = 65
C = 158 / I = 310 / J = 455 / Peso = 25 Kg

244
