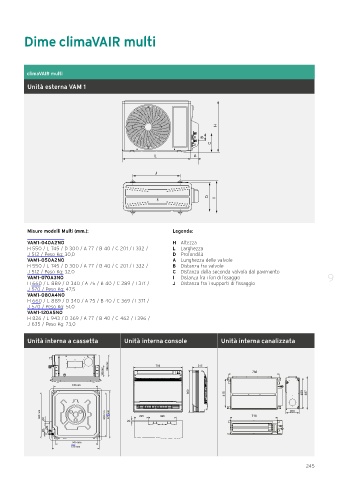

Dime climaVAIR multi

climaVAIR multi

Unità esterna VAM 1

H

B
C

L A

J

D I

Misure modelli Multi (mm.): Legenda:
VAM1-040A2NO H Altezza
H 550 / L 745 / D 300 / A 77 / B 40 / C 201 / I 332 / L Larghezza
J 512 / Peso Kg: 30,0 D Profondità
VAM1-050A2NO A Lunghezza delle valvole
H 550 / L 745 / D 300 / A 77 / B 40 / C 201 / I 332 / B Distanza fra valvole
J 512 / Peso Kg: 32,0 C Distanza della seconda valvola dal pavimento
VAM1-070A3NO I Distanza fra i fori di fissaggio 9
H 660 / L 889 / D 340 / A 75 / B 40 / C 289 / I 371 / J Distanza fra i supporti di fissaggio
J 570 / Peso Kg: 47,5
VAM1-080A4NO
H 660 / L 889 / D 340 / A 75 / B 40 / C 369 / I 371 /
J 570 / Peso Kg: 51,0
VAM1-120A5NO
H 826 / L 943 / D 369 / A 77 / B 40 / C 462 / I 396 /
J 635 / Peso Kg: 73,0

Unità interna a cassetta Unità interna console Unità interna canalizzata

265 mm 700 215
140 mm 760

530 mm
0
0 450 487
6 415

550 mm ØC 530 mm 570 mm 22 205 398 710 200

ØB
ØA

505 mm
570 mm

245
