Climatizzazione

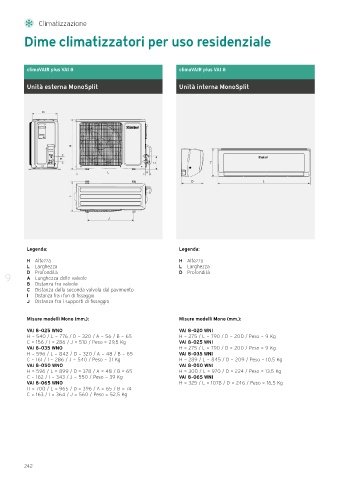

Dime climatizzatori per uso residenziale
climaVAIR plus VAI 8 climaVAIR plus VAI 8
Unità esterna MonoSplit Unità interna MonoSplit
Legenda: Legenda:
H Altezza H Altezza
L Larghezza L Larghezza
9 D Profondità D Profondità
A Lunghezza delle valvole
B Distanza fra valvole
C Distanza della seconda valvola dal pavimento
I Distanza fra i fori di fissaggio
J Distanza fra i supporti di fissaggio
Misure modelli Mono (mm.): Misure modelli Mono (mm.):
VAI 8-025 WNO VAI 8-020 WNI
H = 540 / L = 776 / D = 320 / A = 56 / B = 65 H = 275 / L = 790 / D = 200 / Peso = 9 Kg
C = 156 / I = 286 / J = 510 / Peso = 29,5 Kg VAI 8-025 WNI
VAI 8-035 WNO H = 275 / L = 790 / D = 200 / Peso = 9 Kg
H = 596 / L = 842 / D = 320 / A = 48 / B = 65 VAI 8-035 WNI
C = 161 / I = 286 / J = 540 / Peso = 31 Kg H = 289 / L = 845 / D = 209 / Peso = 10,5 Kg
VAI 8-050 WNO VAI 8-050 WNI
H = 596 / L = 899 / D = 378 / A = 48 / B = 65 H = 300 / L = 970 / D = 224 / Peso = 13,5 Kg
C = 162 / I = 343 / J = 550 / Peso = 39 Kg VAI 8-065 WNI
VAI 8-065 WNO H = 325 / L = 1078 / D = 246 / Peso = 16,5 Kg
H = 700 / L = 965 / D = 396 / A = 65 / B = 74
C = 163 / I = 364 / J = 560 / Peso = 52,5 Kg
