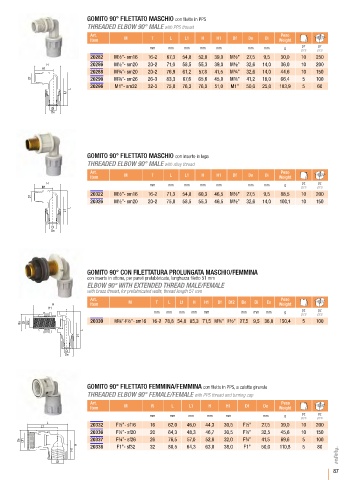

Page 89 - AQUATECHNIK - SAFETY
P. 89
GOMITO 90° FILETTATO MASCHIO con filetto in PPS
THREADED ELBOW 90° MALE with PPS thread
Art. Peso
Item M T L L1 H H1 Df De Di Weight
mm mm mm mm mm mm mm g pcs pcs
pz
pz
20282 M½”- sm16 16-2 67,3 54,8 52,8 39,0 M½” 27,5 9,5 30,0 10 250
H 20286 M½”- sm20 20-2 71,0 58,5 55,3 39,0 M½” 32,6 14,0 36,0 10 200
H1
20288 M¾”- sm20 20-2 76,9 61,2 57,8 41,5 M¾” 32,6 14,0 44,6 10 150
Df 20290 M¾”- sm26 26-3 83,3 67,6 65,6 45,0 M¾” 41,2 18,0 66,4 5 100
20296 M1”- sm32 32-3 75,8 76,3 76,0 51,0 M1” 50,0 25,0 103,9 5 60
L
L1
Di
De
GOMITO 90° FILETTATO MASCHIO con inserto in lega
THREADED ELBOW 90° MALE with alloy thread
Art. Peso
Item M T L L1 H H1 Df De Di Weight
H pz pz
H1 mm mm mm mm mm mm mm g pcs pcs
20322 M½”- sm16 16-2 71,3 54,8 60,3 46,5 M½” 27,5 9,5 88,5 10 200
Df
20326 M½”- sm20 20-2 75,0 58,5 55,3 46,5 M½” 32,6 14,0 100,1 10 150
L
L1
Di
De
GOMITO 90° CON FILETTATURA PROLUNGATA MASCHIO/FEMMINA
con inserto in ottone, per pareti prefabbricate, lunghezza filetto 51 mm
ELBOW 90° WITH EXTENDED THREAD MALE/FEMALE
with brass thread, for prefabricated walls, thread length 51 mm
Art. Peso
H Item M T L L1 H H1 Df Df2 De Di Es Weight
H1 pz pz
mm mm mm mm mm mm mm mm g pcs pcs
Es Df Df2 20330 M¾”-F½”- sm16 16-2 78,8 54,8 85,3 71,5 M¾” F½” 27,5 9,5 36,0 150,4 5 100
L
L1
Di
De
GOMITO 90° FILETTATO FEMMINA/FEMMINA con filetto in PPS, a calotta girevole
THREADED ELBOW 90° FEMALE/FEMALE with PPS thread and turning cap
Art. Peso
Item M R L L1 H H1 Df De Weight
mm mm mm mm mm mm g pz pz
pcs pcs
L
L1 20332 F½”- sf16 16 62,0 46,0 44,3 30,5 F½” 27,5 39,0 10 200
20336 F½”- sf20 20 64,3 48,3 46,7 30,5 F½” 32,5 45,6 10 150
De Df1 20337 F¾”- sf26 26 76,5 57,0 52,8 32,0 F¾” 41,5 69,6 5 100
H 20338 F1”- sf32 32 88,5 64,3 63,0 38,0 F1” 50,0 110,8 5 80
H1
Df
