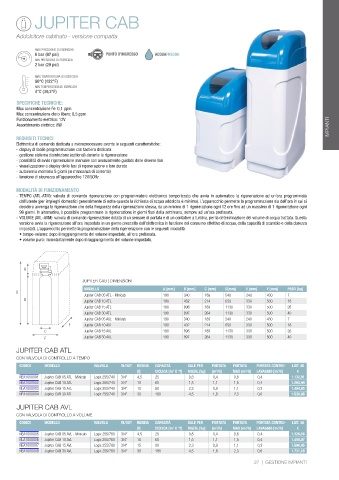

Page 28 - ATLAS FILTRI - CATALISTINO 48
P. 28

JUPITER CAB



           Addolcitore cabinato - versione compatta

                 MAX PRESSIONE DI ESERCIZIO
                 6 bar (87 psi)           PUNTO D’INGRESSO  ACQUAFREDDA
                 MIN PRESSIONE DI ESERCIZIO
                 2 bar (29 psi)

                 MAX TEMPERATURA DI ESERCIZIO
                 50°C (122°F)
                 MIN TEMPERATURA DI ESERCIZIO
                 4°C (39,2°F)
           SPECIFICHE TECNICHE:
           Max concentrazione Fe: 0,1 ppm
           Max concentrazione cloro libero: 0,5 ppm
           Funzionamento elettrico: 12V
           Assorbimento elettrico: 8W                                                                                    IMPIANTI

           REQUISITI TECNICI
           Elettronica di comando dedicata a microprocessore avente le seguenti caratteristiche:
           - display di facile programmazione con tastiera dedicata
           -  gestione sistema disinfezione (optional) durante la rigenerazione
           -  possibilità di avvio rigenerazione manuale con avanzamento guidato delle diverse fasi
           -  visualizzazione a display delle fasi di rigenerazione e loro durata
           -  autonomia memoria 8 giorni (in mancanza di corrente)
           -  tensione di sicurezza all’apparecchio 12V/50Hz

           MODALITÀ DI FUNZIONAMENTO
           - TEMPO (ATL-ATM): valvola di comando rigenerazione con programmatore elettronico temporizzato che avvia in automatico la rigenerazione ad un’ora programmata
            dall’utente (per impieghi domestici generalmente di notte quando la richiesta di acqua addolcita è minima). L’apparecchio permette la programmazione sia dell’ora in cui si
            desidera avvenga la rigenerazione che della frequenza della rigenerazione stessa, da un minimo di 1 rigenerazione ogni 12 ore fino ad un massimo di 1 rigenerazione ogni
            99 giorni. In alternativa, è possibile programmare la rigenerazione in giorni fissi della settimana, sempre ad un’ora prefissata.
           - VOLUME (AVL-AVM): valvola di comando rigenerazione dotata di un sensore di portata e di un contatore a turbina, per la determinazione del volume di acqua trattata. Questa
            versione avvia la rigenerazione all’ora impostata in un giorno prescelto dall’elettronica in funzione del consumo effettivo di acqua, della capacità di scambio e della durezza
            impostati. L’apparecchio permette la programmazione della rigenerazione con le seguenti modalità:
             • tempo-volume: dopo il raggiungimento del volume impostato, all’ora prefissata.
             • volume puro: immediatamente dopo il raggiungimento del volume impostato.





              A

                                  JUPITER CAB | DIMENSIONI
                                   MODELLO                    A [mm]  B [mm]  C [mm]  D[mm]  E [mm]  F [mm]  PESO [kg]
           D
                                   Jupiter CAB 05 ATL - Minicab  190  340    189    540     240    430    7
              B                    Jupiter CAB 10 ATL         190     432    214    650     330    500    18
                                   Jupiter CAB 15 ATL         190     898    189    1130    330    500    26
                                   Jupiter CAB 30 ATL         190     897    264    1130    330    500    40
                                   Jupiter CAB 05 AVL - Minicab  190  340    189    540     240    430    7
                             F     Jupiter CAB 10 AVL         190     432    214    650     330    500    18
                     C             Jupiter CAB 15 AVL         190     898    189    1130    330    500    26
                     E             Jupiter CAB 30 AVL         190     897    264    1130    330    500    40
           JUPITER CAB ATL

           CON VALVOLA DI CONTROLLO A TEMPO
            CODICE   MODELLO          VALVOLA   IN/OUT  RESINA  CAPACITÀ  SALE PER   PORTATA  PORTATA  PORTATA CONTRO-  LIST. 48
                                                                                           3
                                                                                                       3
                                                     [l]    CICLICA [m  X °f]  RIGEN. [kg]  [m /h]  MAX [m /h]  LAVAGGIO [m /h]  €
                                                                  3
                                                                                 3
            NEA1000001  Jupiter CAB 05 ATL - Minicab  Logix 255/740  3/4”  4,5  25   0,8      0,4      0,6      0,4     1.132,91
            NEA1000002  Jupiter CAB 10 ATL  Logix 255/740  3/4”  10  60   1,5      1,1      1,5      0,4     1.265,99
            NEA1000003  Jupiter CAB 15 ATL  Logix 255/740  3/4”  15  90   2,3      0,9      1,1      0,3     1.404,85
            NEA1000004  Jupiter CAB 30 ATL  Logix 255/740  3/4”  30  180   4,5      1,8      2,3      0,6     1.539,08
           JUPITER CAB AVL
           CON VALVOLA DI CONTROLLO A VOLUME
            CODICE   MODELLO          VALVOLA   IN/OUT  RESINA  CAPACITÀ  SALE PER   PORTATA  PORTATA  PORTATA CONTRO-  LIST. 48
                                                                                 3
                                                                                           3
                                                                                                       3
                                                     [l]    CICLICA [m  X °f]  RIGEN. [kg]  [m /h]  MAX [m /h]  LAVAGGIO [m /h]  €
                                                                  3
            NEA1000005  Jupiter CAB 05 AVL - Minicab  Logix 255/760  3/4”  4,5  25   0,8      0,4      0,6      0,4     1.326,16
            NEA1000006  Jupiter CAB 10 AVL  Logix 255/760  3/4”  10  60   1,5      1,1      1,5      0,4     1.458,07
            NEA1000007  Jupiter CAB 15 AVL  Logix 255/760  3/4”  15  90   2,3      0,9      1,1      0,3     1.596,95
            NEA1000008  Jupiter CAB 30 AVL  Logix 255/760  3/4”  30  180   4,5      1,8      2,3      0,6     1.731,18
                                                                                              27  |  GESTIONE IMPIANTI
