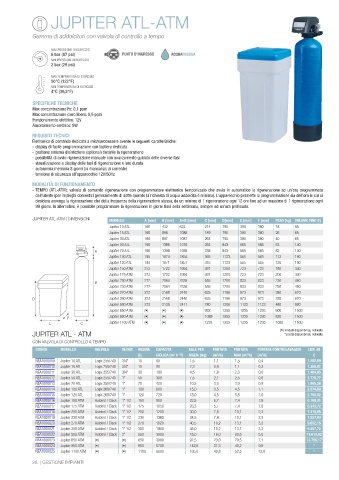

Page 29 - ATLAS FILTRI - CATALISTINO 48
P. 29

JUPITER ATL-ATM



                 Gamma di addolcitori con valvola di controllo a tempo

                       MAX PRESSIONE DI ESERCIZIO
                       6 bar (87 psi)           PUNTO D’INGRESSO  ACQUAFREDDA
                       MIN PRESSIONE DI ESERCIZIO
                       2 bar (29 psi)

                       MAX TEMPERATURA DI ESERCIZIO
                       50°C (122°F)
                       MIN TEMPERATURA DI ESERCIZIO
                       4°C (39,2°F)
                 SPECIFICHE TECNICHE:
                 Max concentrazione Fe: 0,1 ppm
                 Max concentrazione cloro libero: 0,5 ppm
                 Funzionamento elettrico: 12V
                 Assorbimento elettrico: 8W
                 REQUISITI TECNICI
                 Elettronica di comando dedicata a microprocessore avente le seguenti caratteristiche:
                 - display di facile programmazione con tastiera dedicata
                 -  gestione sistema disinfezione (optional) durante la rigenerazione
                 -  possibilità di avvio rigenerazione manuale con avanzamento guidato delle diverse fasi
                 -  visualizzazione a display delle fasi di rigenerazione e loro durata
                 -  autonomia memoria 8 giorni (in mancanza di corrente)
                 -  tensione di sicurezza all’apparecchio 12V/50Hz
                 MODALITÀ DI FUNZIONAMENTO
                 - TEMPO (ATL-ATM): valvola di comando rigenerazione con programmatore elettronico temporizzato che avvia in automatico la rigenerazione ad un’ora programmata
                  dall’utente (per impieghi domestici generalmente di notte quando la richiesta di acqua addolcita è minima). L’apparecchio permette la programmazione sia dell’ora in cui si
                  desidera avvenga la rigenerazione che della frequenza della rigenerazione stessa, da un minimo di 1 rigenerazione ogni 12 ore fino ad un massimo di 1 rigenerazione ogni
                  99 giorni. In alternativa, è possibile programmare la rigenerazione in giorni fissi della settimana, sempre ad un’ora prefissata.

                 JUPITER ATL-ATM | DIMENSIONI  MODELLO  A [mm]  B [mm]  A+B [mm]  C [mm]  D[mm]  E [mm]  F [mm]  PESO [kg]  VOLUME TINO [l]
                                            Jupiter 10 ATL  190  432  622    214   790    380   380   18     85
                                            Jupiter 15 ATL  190  898  1088   189   790    380   380   26     85
                                            Jupiter 30 ATL  190  897  1087   264   790    380   380   40     85
                                            Jupiter 50 ATL  190  1386  1576  264   843    565   565   63     140
                                       A    Jupiter 70 ATL  190  1398  1588  338   843    565   565   82     140
                                            Jupiter 100 ATL  180  1674  1854  365  1123   565   565   112    190
                                            Jupiter 120 ATL  180  1671  1851  416  1123   565   565   120    190
                                            Jupiter 150 ATM  272  1722  1994  491  1200   723   723   180    340
                                            Jupiter 175 ATM  272  1722  1994  491  1200   723   723   200    340
                                       B    Jupiter 200 ATM  272  2064  2336  555  1200   833   833   230    460
                                            Jupiter 230 ATM  272  2064  2336  555  1200   833   833   250    460
                                            Jupiter 270 ATM  272  2168  2440  625  1196   973   973   280    670
                 D                          Jupiter 300 ATM  272  2168  2440  625  1196   973   973   320    670
                                            Jupiter 500 ATM  272  2139  2411  780  1206   1123  1123  480    920
                                            Jupiter 650 ATM  (•)  (•)  (•)   932   1255   1235  1235  600    1500
                             F              Jupiter 900 ATM  (•)  (•)  (•)   1089  1255   1235  1235  820    1500
                       E         C          Jupiter 1100 ATM  (•)  (•)  (•)  1233  1255   1235  1235  1050   1500
                 JUPITER ATL - ATM                                                                      (•) modelli disponibili su richiesta
                                                                                                         * prezzi disponibili su richiesta
                 CON VALVOLA DI CONTROLLO A TEMPO
                  CODICE  MODELLO      VALVOLA  IN/OUT  RESINA  CAPACITÀ  SALE PER   PORTATA  PORTATA  PORTATA CONTROLAVAGGIO  LIST. 48
                                                      [l]   CICLICA [m  X °f]  RIGEN. [kg]  [m /h]  MAX [m /h]  [m /h]  €
                                                                                            3
                                                                                                 3
                                                                  3
                                                                                 3
                  NEA1000009  Jupiter 10 ATL  Logix 255/740  3/4”  10  60   1,5      1,1      1,5      0,4       1.282,69
                  NEA1000010  Jupiter 15 ATL  Logix 255/740  3/4”  15  90   2,3      0,9      1,1      0,3       1.350,01
                  NEA1000011  Jupiter 30 ATL  Logix 255/740  3/4”  30  180   4,5      1,8      2,3      0,6      1.484,65
                  NEA1000012  Jupiter 50 ATL  Logix 255/740  1”  50  300   7,5      2,1      2,5      0,6        1.776,77
                  NEA1000013  Jupiter 70 ATL  Logix 255/740  1”  70  420   10,5      3,0      3,9      0,9       1.995,56
                  NEA1000014  Jupiter 100 ATL  Logix 268/740  1”  100  600   15,0      3,5      4,5      1,1     2.574,99
                  NEA1000015  Jupiter 120 ATL  Logix 268/740  1”  120  720   18,0      4,5      5,8      1,6     2.756,52
                  NEA1000016  Jupiter 150 ATM  Autotrol / Clack  1” 1/2  150  900   22,5      5,7      7,4      1,8     6.168,21
                  NEA1000017  Jupiter 175 ATM  Autotrol / Clack  1” 1/2  175  1050   26,3      5,7      7,4      1,8     6.343,72
                  NEA1000018  Jupiter 200 ATM  Autotrol / Clack  1” 1/2  200  1200   30,0      7,8      10,1      2,3     7.315,05
                  NEA1000019  Jupiter 230 ATM  Autotrol / Clack  1” 1/2  230  1380   34,5      7,8      10,1      2,3     7.527,83
                  NEA1000020  Jupiter 270 ATM  Autotrol / Clack  1” 1/2  270  1620   40,5      10,2      13,1      3,2     9.052,15
                  NEA1000021  Jupiter 300 ATM  Autotrol / Clack  1” 1/2  300  1800   45,0      10,2      13,1      3,2     9.257,72
                  NEA1000022  Jupiter 500 ATM  Autotrol / Clack  2”  500  3000   75,0      16,0      20,5      5,0     11.613,92
                  NEA1000023  Jupiter 650 ATM  (•)  (•)  650  3900      97,5      23,0      29,5      7,1        13.768,17
                  NEA1000024  Jupiter 950 ATM  (•)  (•)  950  5700      142,5      31,3      40,2      9,8         *
                  NEA1000025  Jupiter 1100 ATM  (•)  (•)  1100  6600    165,0      40,8      52,5      12,8        *
