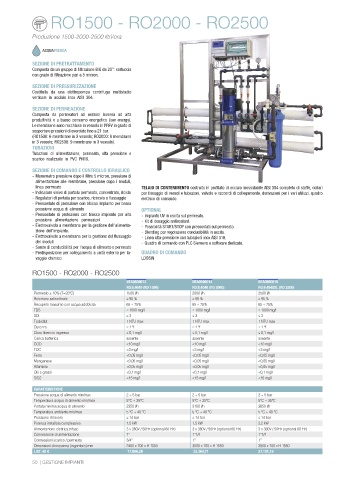

RO1500 - RO2000 - RO2500
Produzione 1500-2000-2500 litri/ora
ACQUAFREDDA
SEZIONE DI PRETRATTAMENTO
Composta da un gruppo di filtrazione BIG da 20”: cartuccia
con grado di filtrazione pari a 5 micron.
SEZIONE DI PRESSURIZZAZIONE
Costituita da una elettropompa centrifuga multistadio
verticale in acciaio inox AISI 304.
SEZIONE DI PERMEAZIONE
Composta da permeatori ad osmosi inversa ad alta
produttività e a basso consumo energetico (low energy).
Le membrane sono racchiuse in vessels in PRFV in grado di
sopportare pressioni di esercizio fino a 21 bar.
(RO1500: 6 membrane in 3 vessels; RO2000: 8 membrane
in 3 vessels; RO2500: 9 membrane in 3 vessels).
TUBAZIONI
Tubazioni di alimentazione, permeato, alta pressione e
scarico realizzate in PVC PN16.
SEZIONE DI COMANDO E CONTROLLO IDRAULICO
- Manometro pressione dopo il filtro 5 micron, pressione di
alimentazione alle membrane, pressione dopo i moduli,
linea permeato TELAIO DI CONTENIMENTO costruito in profilato di acciaio inossidabile AISI 304 completo di staffe, collari
- Indicatore visivo di portata permeato, concentrato, riciclo per fissaggio di vessel e tubazioni, valvole e raccordi di collegamento, derivazioni per i vari utilizzi, quadro
- Regolatori di portata per scarico, ricircolo e flussaggio elettrico di comando.
- Pressostato di protezione con blocco impianto per bassa
pressione acqua di alimento OPTIONAL
- Pressostato di protezione con blocco impianto per alta - Impianto UV in uscita sul permeato.
pressione alimentazione permeatori - Kit di dosaggio antiscalant.
- Elettrovalvola a membrana per la gestione dell’alimenta- - Possibilità START/STOP con pressostati sul permeato.
zione dell’impianto. - Blending per regolazione conducibilità in uscita.
- Elettrovalvole a membrana per la gestione del flussaggio - Linea alta-pressione con tubazioni inox AISI 316.
dei moduli - Quadro di comando con PLC Siemens e software dedicato.
- Sonde di conducibilità per l’acqua di alimento e permeato
- Predisposizione per collegamento a unità esterna per la- QUADRO DI COMANDO
vaggio chimico LDOSIN
RO1500 - RO2000 - RO2500
NEA0500013 NEA0500014 NEA0500015
RO.6.4040 (RO 1500) RO.8.4040 (RO 2000) RO.9.4040XL (RO 2500)
Permeato ± 10% (T=20°C) 1500 l/h 2000 l/h 2500 l/h
Reiezione salina finale ≥ 95 % ≥ 95 % ≥ 95 %
Recupero massimo con acqua addolcita 65 ÷ 75% 65 ÷ 75% 65 ÷ 75%
TDS ≤ 1000 mg/l ≤ 1000 mg/l ≤ 1000 mg/l
SDI ≤ 3 ≤ 3 ≤ 3
Torbidità 1 NTU max 1 NTU max 1 NTU max
Durezza ≤ 1 °f ≤ 1 °f ≤ 1 °f
Cloro libero in ingresso ≤ 0,1 mg/l ≤ 0,1 mg/l ≤ 0,1 mg/l
Carica batterica assente assente assente
COD <10 mg/l <10 mg/l <10 mg/l
TOC <3 mg/l <3 mg/l <3 mg/l
Ferro <0,05 mg/l <0,05 mg/l <0,05 mg/l
Manganese <0,05 mg/l <0,05 mg/l <0,05 mg/l
Alluminio <0,05 mg/l <0,05 mg/l <0,05 mg/l
Olii e grassi <0,1 mg/l <0,1 mg/l <0,1 mg/l
SiO2 <15 mg/l <15 mg/l <15 mg/l
CARATTERISTICHE
Pressione acqua di alimento min/max 2 ÷ 5 bar 2 ÷ 5 bar 2 ÷ 5 bar
Temperatura acqua di alimento min/max 5°C ÷ 35°C 5°C ÷ 35°C 5°C ÷ 35°C
Portata minima acqua di alimento 2350 l/h 3100 l/h 3850 l/h
Temperatura ambiente min/max 5 °C ÷ 40 °C 5 °C ÷ 40 °C 5 °C ÷ 40 °C
Pressione di lavoro ≤ 14 bar ≤ 14 bar ≤ 14 bar
Potenza installata complessiva 1,5 kW 1,5 kW 2,2 kW
Alimentazione elettrica trifase 3 x 380V / 50Hz (optional 60 Hz) 3 x 380V / 50Hz (optional 60 Hz) 3 x 380V / 50Hz (optional 60 Hz)
Connessione di alimentazione 1” 1”1/4 1”1/4
Connessioni scarico / permeato 3/4” 1” 1”
Dimensioni di massima (ingombro) mm 2400 x 700 x H 1550 3500 x 700 x H 1550 3500 x 700 x H 1550
LIST. 48 € 17.866,28 22.364,71 27.101,16
