P. 47

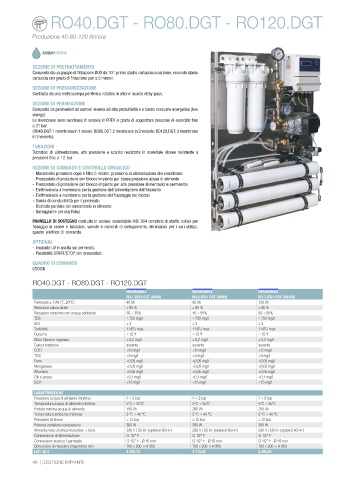

RO40.DGT - RO80.DGT - RO120.DGT



                 Produzione 40-80-120 litri/ora


                    ACQUAFREDDA

                 SEZIONE DI PRETRATTAMENTO
                 Composta da un gruppo di filtrazione DUO da 10”: primo stadio cartuccia a carbone, secondo stadio
                 cartuccia con grado di filtrazione pari a 5 micron.
                 SEZIONE DI PRESSURIZZAZIONE
                 Costituita da una elettropompa periferica rotativa in ottone munita di by-pass.

                 SEZIONE DI PERMEAZIONE
                 Composta da permeatori ad osmosi inversa ad alta produttività e a basso consumo energetico (low
                 energy).
                 Le membrane sono racchiuse in vessels in PRFV in grado di sopportare pressioni di esercizio fino
                 a 21 bar.
                 (RO40.DGT: 1 membrana in 1 vessel; RO80.DGT: 2 membrane in 2 vessels; RO120.DGT: 3 membrane
                 in 3 vessels).
                 TUBAZIONI
                 Tubazioni di alimentazione, alta pressione e scarico realizzate in materiale idoneo resistente a
                 pressioni fino a 12 bar.
                 SEZIONE DI COMANDO E CONTROLLO IDRAULICO
                 - Manometro pressione dopo il filtro 5 micron, pressione di alimentazione alle membrane
                 - Pressostato di protezione con blocco impianto per bassa pressione acqua di alimento
                 - Pressostato di protezione con blocco impianto per alta pressione alimentazione permeatori
                 - Elettrovalvola a membrana per la gestione dell’alimentazione dell’impianto
                 - Elettrovalvole a membrana per la gestione del flussaggio dei moduli
                 - Sonda di conducibilità per il permeato
                 - Ricircolo parziale del concentrato in alimento
                 - Galleggiante per start/stop
                 PANNELLO DI SOSTEGNO costruito in acciaio inossidabile AISI 304 completo di staffe, collari per
                 fissaggio di vessel e tubazioni, valvole e raccordi di collegamento, derivazioni per i vari utilizzi,
                 quadro elettrico di comando.
                 OPTIONAL
                 - Impianto UV in uscita sul permeato.
                 - Possibilità START/STOP con pressostati.
                 QUADRO DI COMANDO
                 LDOSIN

                 RO40.DGT - RO80.DGT - RO120.DGT
                                                  NEA0500023             NEA0500024             NEA0500025
                                                  RO.1.2521 DGT (RO40)   RO.2.2521 DGT (RO80)   RO.3.2521 DGT (RO120)
                 Permeato ± 10% (T=20°C)          40 l/h                 80 l/h                 120 l/h
                 Reiezione salina finale          ≥ 95 %                 ≥ 95 %                 ≥ 95 %
                 Recupero massimo con acqua addolcita  30 ÷ 35%          45 ÷ 50%               55 ÷ 60%
                 TDS                              ≤ 750 mg/l             ≤ 750 mg/l             ≤ 750 mg/l
                 SDI                              ≤ 3                    ≤ 3                    ≤ 3
                 Torbidità                        1 NTU max              1 NTU max              1 NTU max
                 Durezza                          ≤ 15 °f                ≤ 15 °f                ≤ 15 °f
                 Cloro libero in ingresso         ≤ 0,2 mg/l             ≤ 0,2 mg/l             ≤ 0,2 mg/l
                 Carica batterica                 assente                assente                assente
                 COD                              <10 mg/l               <10 mg/l               <10 mg/l
                 TOC                              <3 mg/l                <3 mg/l                <3 mg/l
                 Ferro                            <0,05 mg/l             <0,05 mg/l             <0,05 mg/l
                 Manganese                        <0,05 mg/l             <0,05 mg/l             <0,05 mg/l
                 Alluminio                        <0,05 mg/l             <0,05 mg/l             <0,05 mg/l
                 Olii e grassi                    <0,1 mg/l              <0,1 mg/l              <0,1 mg/l
                 SiO2                             <15 mg/l               <15 mg/l               <15 mg/l
                 CARATTERISTICHE
                 Pressione acqua di alimento min/max  2 ÷ 5 bar          2 ÷ 5 bar              2 ÷ 5 bar
                 Temperatura acqua di alimento min/max  5°C ÷ 35°C       5°C ÷ 35°C             5°C ÷ 35°C
                 Portata minima acqua di alimento  150 l/h               200 l/h                250 l/h
                 Temperatura ambiente min/max     5 °C ÷ 40 °C           5 °C ÷ 40 °C           5 °C ÷ 40 °C
                 Pressione di lavoro              ≤ 12 bar               ≤ 12 bar               ≤ 12 bar
                 Potenza installata complessiva   300 W                  300 W                  300 W
                 Alimentazione elettrica monofase + terra  230 V / 50 Hz (optional 60 Hz)  230 V / 50 Hz (optional 60 Hz)  230 V / 50 Hz (optional 60 Hz)
                 Connessione di alimentazione     G 1/2” F               G 1/2” F               G 1/2” F
                 Connessioni scarico / permeato   G 1/2” F - Ø 10 mm     G 1/2” F - Ø 10 mm     G 1/2” F - Ø 10 mm
                 Dimensioni di massima (ingombro) mm  700 x 200  x H 950   700 x 200  x H 950   700 x 200  x H 950
                 LIST. 48 €                       4.446,74               4.772,51               5.385,61
