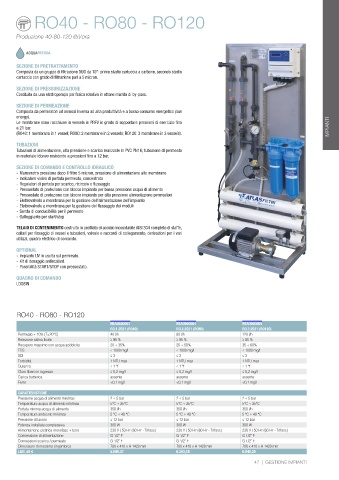

Page 48 - ATLAS FILTRI - CATALISTINO 48
P. 48
RO40.DGT - RO80.DGT - RO120.DGT RO40 - RO80 - RO120
Produzione 40-80-120 litri/ora
ACQUAFREDDA
SEZIONE DI PRETRATTAMENTO
Composta da un gruppo di filtrazione DUO da 10”: primo stadio cartuccia a carbone, secondo stadio
cartuccia con grado di filtrazione pari a 5 micron.
SEZIONE DI PRESSURIZZAZIONE
Costituita da una elettropompa periferica rotativa in ottone munita di by-pass.
SEZIONE DI PERMEAZIONE
Composta da permeatori ad osmosi inversa ad alta produttività e a basso consumo energetico (low
energy).
Le membrane sono racchiuse in vessels in PRFV in grado di sopportare pressioni di esercizio fino
a 21 bar. IMPIANTI
(RO40: 1 membrana in 1 vessel; RO80: 2 membrane in 2 vessels; RO120: 3 membrane in 3 vessels).
TUBAZIONI
Tubazioni di alimentazione, alta pressione e scarico realizzate in PVC PN16; tubazione di permeato
in materiale idoneo resistente a pressioni fino a 12 bar.
SEZIONE DI COMANDO E CONTROLLO IDRAULICO
- Manometro pressione dopo il filtro 5 micron, pressione di alimentazione alle membrane
- Indicatore visivo di portata permeato, concentrato
- Regolatori di portata per scarico, ricircolo e flussaggio
- Pressostato di protezione con blocco impianto per bassa pressione acqua di alimento
- Pressostato di protezione con blocco impianto per alta pressione alimentazione permeatori
- Elettrovalvola a membrana per la gestione dell’alimentazione dell’impianto
- Elettrovalvole a membrana per la gestione del flussaggio dei moduli
- Sonda di conducibilità per il permeato
- Galleggiante per start/stop
TELAIO DI CONTENIMENTO costruito in profilato di acciaio inossidabile AISI 304 completo di staffe,
collari per fissaggio di vessel e tubazioni, valvole e raccordi di collegamento, derivazioni per i vari
utilizzi, quadro elettrico di comando.
OPTIONAL
- Impianto UV in uscita sul permeato.
- Kit di dosaggio antiscalant.
- Possibilità START/STOP con pressostato.
QUADRO DI COMANDO
LDOSIN
RO40 - RO80 - RO120
NEA0500003 NEA0500004 NEA0500005
RO.1.2521 (RO40) RO.2.2521 (RO80) RO.3.2521 (RO120)
Permeato ± 10% (T=20°C) 40 l/h 80 l/h 120 l/h
Reiezione salina finale ≥ 95 % ≥ 95 % ≥ 95 %
Recupero massimo con acqua addolcita 20 ÷ 35% 25 ÷ 50% 35 ÷ 60%
TDS ≤ 1000 mg/l ≤ 1000 mg/l ≤ 1000 mg/l
SDI ≤ 3 ≤ 3 ≤ 3
Torbidità 1 NTU max 1 NTU max 1 NTU max
Durezza ≤ 1 °f ≤ 1 °f ≤ 1 °f
Cloro libero in ingresso ≤ 0,2 mg/l ≤ 0,2 mg/l ≤ 0,2 mg/l
Carica batterica assente assente assente
Ferro <0,1 mg/l <0,1 mg/l <0,1 mg/l
CARATTERISTICHE
Pressione acqua di alimento min/max 2 ÷ 5 bar 2 ÷ 5 bar 2 ÷ 5 bar
Temperatura acqua di alimento min/max 5°C ÷ 35°C 5°C ÷ 35°C 5°C ÷ 35°C
Portata minima acqua di alimento 350 l/h 350 l/h 350 l/h
Temperatura ambiente min/max 5 °C ÷ 40 °C 5 °C ÷ 40 °C 5 °C ÷ 40 °C
Pressione di lavoro ≤ 12 bar ≤ 12 bar ≤ 12 bar
Potenza installata complessiva 300 W 300 W 300 W
Alimentazione elettrica monofase + terra 230 V / 50 Hz (60 Hz - Trifase) 230 V / 50 Hz (60 Hz - Trifase) 230 V / 50 Hz (60 Hz - Trifase)
Connessione di alimentazione G 1/2” F G 1/2” F G 1/2” F
Connessioni scarico / permeato G 1/2” F G 1/2” F G 1/2” F
Dimensioni di massima (ingombro) 700 x 410 x H 1420 mm 700 x 410 x H 1420 mm 700 x 410 x H 1420 mm
LIST. 48 € 5.699,37 6.263,18 6.840,20
