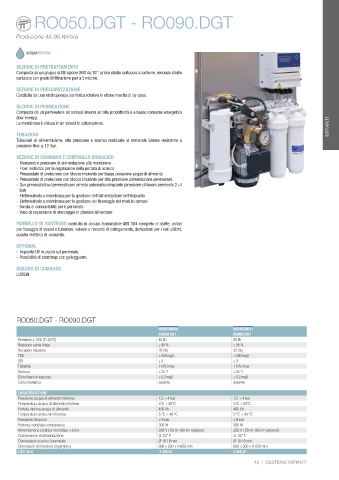

Page 46 - ATLAS FILTRI - CATALISTINO 48
P. 46

RO050.DGT - RO090.DGT



           Produzione 45-90 litri/ora


              ACQUAFREDDA

           SEZIONE DI PRETRATTAMENTO
           Composta da un gruppo di filtrazione DUO da 10”: primo stadio cartuccia a carbone, secondo stadio
           cartuccia con grado di filtrazione pari a 5 micron.

           SEZIONE DI PRESSURIZZAZIONE
           Costituita da una elettropompa periferica rotativa in ottone munita di by-pass.
           SEZIONE DI PERMEAZIONE
           Composta da un permeatore ad osmosi inversa ad alta produttività e a basso consumo energetico
           (low energy).
           La membrana è chiusa in un vessel in polipropilene.                                                           IMPIANTI
           TUBAZIONI
           Tubazioni di alimentazione, alta pressione e scarico realizzate in materiale idoneo resistente a
           pressioni fino a 12 bar.
           SEZIONE DI COMANDO E CONTROLLO IDRAULICO
           - Manometro pressione di alimentazione alle membrane
           - Flow restrictor per la regolazione della portata di scarico
           - Pressostato di protezione con blocco impianto per bassa pressione acqua di alimento
           - Pressostato di protezione con blocco impianto per alta pressione alimentazione permeatori.
           - Due pressostati sul permeato per arresto automatico impianto (pressione di lavoro permeato 2÷4
            bar)
           - Elettrovalvola a membrana per la gestione dell’alimentazione dell’impianto
           - Elettrovalvole a membrana per la gestione del flussaggio del modulo osmosi
           - Sonda di conducibilità per il permeato
           - Vaso di espansione di stoccaggio in plastica alimentare

           PANNELLO DI SOSTEGNO costruito in acciaio inossidabile AISI 304 completo di staffe, collari
           per fissaggio di vessel e tubazioni, valvole e raccordi di collegamento, derivazioni per i vari utilizzi,
           quadro elettrico di comando.
           OPTIONAL
           - Impianto UV in uscita sul permeato.
           - Possibilità di start/stop con galleggiante.

           QUADRO DI COMANDO
           LDOSIN








           RO050.DGT - RO090.DGT
                                                             NEA0500002                NEA0500011
                                                             RO050.DGT                 RO090.DGT
            Permeato ± 10% (T=20°C)                          45 l/h                    90 l/h
            Reiezione salina finale                          ≥ 95 %                    ≥ 95 %
            Recupero massimo                                 20 (%)                    35 (%)
            TDS                                              ≤ 500 mg/l                ≤ 500 mg/l
            SDI                                              ≤ 3                       ≤ 3
            Torbidità                                        1 NTU max                 1 NTU max
            Durezza                                          ≤ 25 °f                   ≤ 25 °f
            Cloro libero in ingresso                         ≤ 0,2 mg/l                ≤ 0,2 mg/l
            Carica batterica                                 assente                   assente
            CARATTERISTICHE
            Pressione acqua di alimento min/max              1,5 ÷ 4 bar               1,5 ÷ 4 bar
            Temperatura acqua di alimento min/max            5°C ÷ 30°C                5°C ÷ 30°C
            Portata minima acqua di alimento                 400 l/h                   400 l/h
            Temperatura ambiente min/max                     5 °C ÷ 40 °C              5 °C ÷ 40 °C
            Pressione di lavoro                              ≤ 9 bar                   ≤ 9 bar
            Potenza installata complessiva                   300 W                     300 W
            Alimentazione elettrica monofase + terra         230 V / 50 Hz (60 Hz optional)  230 V / 50 Hz (60 Hz optional)
            Connessione di alimentazione                     G 1/2” F                  G 1/2” F
            Connessioni scarico / permeato                   Ø 10 / 6 mm               Ø 10 / 6 mm
            Dimensioni di massima (ingombro)                 600 x 200 x H 650 mm      600 x 300 x H 650 mm
            LIST. 48 €                                        3.499,44                 3.968,28
