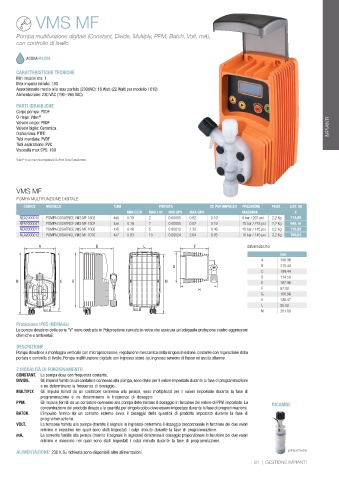

Page 82 - ATLAS FILTRI - CATALISTINO 48

VMS MF

Pompa multifunzione digitale (Constant, Divide, Multiply, PPM, Batch, Volt, mA),
con controllo di livello

ACQUAFREDDA

CARATTERISTICHE TECNICHE
Min impulsi ora: 1
Max impulsi minuto: 180
Assorbimento medio alla max portata (230VAC): 16 Watt (22 Watt per modello 1010)
Alimentazione: 230 VAC (190÷265 VAC)
PARTI IDRAULICHE
Corpo pompa: PVDF
O-rings: Viton ®
Valvole corpo: PVDF
Valvole biglie: Ceramica IMPIANTI
Diaframma: PTFE
Tubi mandata: PVDF
Tubi aspirazione: PVC
Viscosità max CPS: 100
Viton ® è un marchio registrato DuPont Dow Elastomers.

VMS MF
POMPA MULTIFUNZIONE DIGITALE
CODICE MODELLO TUBI PORTATA CC PER IMPULSO PRESSIONE PESO LIST. 48
MIN CC/H MAX L/H MIN GPH MAX GPH MASSIMA €
NEA2000010 POMPA DOSATRICE VMS MF 1802 4x6 0.19 2 0.00005 0.52 0.19 8 bar / 261 psi 2,2 Kg 718,88
NEA2000041 POMPA DOSATRICE VMS MF 1502 4x6 0.19 2 0.00005 0.52 0.19 15 bar / 218 psi 2,2 Kg 649,16
NEA2000011 POMPA DOSATRICE VMS MF 1005 4x6 0.46 5 0.00012 1.32 0.46 10 bar / 145 psi 2,2 Kg 718,88
NEA2000012 POMPA DOSATRICE VMS MF 1010 4x7 0.93 10 0.00024 2.64 0.93 10 bar / 145 psi 2,2 Kg 789,81
A D L F DIMENSIONI
mm
A 106.96
G B 210.44
C 199.44
D 114.50
B C E M E 187.96
H F 97.00
G 106.96
H 125.47
L 50.00
M 201.00

Protezione IP65 (NEMA4x)
Le pompe dosatrici della serie “V” sono costruite in Polipropilene caricato in vetro che assicura un’adeguata protezione contro aggressioni
chimiche e ambientali.
DESCRIZIONE
Pompa dosatrice a montaggio verticale con microprocessore, regolazione meccanica della singola iniezione, costante con regolazione della
portata e controllo di livello. Pompa multifunzione digitale con ingresso stand-by, ingresso sensore di flusso ed uscita allarme.

7 MODALITÀ DI FUNZIONAMENTO
CONSTANT. La pompa dosa con frequenza costante.
DIVIDE. Gli impulsi forniti da un contatore connesso alla pompa, sono divisi per il valore impostato durante la fase di programmazione
e ne determinano la frequenza di dosaggio.
MULTIPLY. Gli impulsi forniti da un contatore connesso alla pompa, sono moltiplicati per il valore impostato durante la fase di
programmazione e ne determinano la frequenza di dosaggio.
PPM. Gli impulsi forniti da un contatore connesso alla pompa determinano il dosaggio in funzione del valore di PPM impostato. La RICAMBI:
concentrazione del prodotto dosato e la quantità per singolo colpo deve essere impostato durante la fase di programmazione.
BATCH. L’impulso fornito da un contatto esterno avvia il dosaggio della quantità di prodotto impostato durante la fase di
programmazione.
VOLT. La tensione fornita alla pompa (tramite il segnale in ingresso) determina il dosaggio proporzionale in funzione dei due valori
minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione.
mA. La corrente fornita alla pompa (tramite il segnale in ingresso) determina il dosaggio proporzionale in funzione dei due valori
minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione.
ALIMENTAZIONE: 230 V. Su richiesta sono disponibili altre alimentazioni. sonda di livello
81 | GESTIONE IMPIANTI
