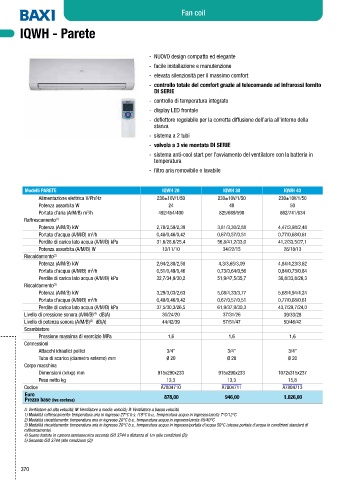

Page 372 - BAXI - LISTINO MARZO 2024
P. 372

Fan coil
                                                      Fan coil - Light Commercial

        IQWH - Parete




                                                        - NUOVO design compatto ed elegante
                                                        - facile installazione e manutenzione
                                                        - elevata silenziosità per il massimo comfort
                                                        - controllo totale del comfort grazie al telecomando ad infrarossi fornito
                                                       DI SERIE
                                                        - controllo di temperatura integrato
                                                        - display LED frontale
                                                        - deflettore regolabile per la corretta diffusione dell’aria all’interno della
                                                       stanza
                                                        - sistema a 2 tubi
                                                        - valvola a 3 vie montata DI SERIE
                                                        - sistema anti-cool start per l’avviamento del ventilatore con la batteria in
                                                       temperatura
                                                        - filtro aria removibile e lavabile



        IQWH (tutte le versioni)  Modelli PARETE          IQWH 20              IQWH 30               IQWH 40
               Alimentazione elettrica V/Ph/Hz          230±10V/1/50         230±10V/1/50          230±10V/1/50


               Potenza assorbita W                          24                    40                   50
                                3

               Portata d’aria (A/M/B) m /h               492/454/400          825/689/590          862/741/634
          Raffrescamento (1)
               Potenza (A/M/B) kW                       2,70/2,59/2,39       3,81/3,30/2,88        4,47/3,98/2,48

                                 3

               Portata d’acqua (A/M/B) m /h             0,48/0,46/0,42       0,67/0,57/0,51        0,77/0,68/0,61
               Perdite di carico lato acqua (A/M/B) kPa  31,6/28,6/25,4      56,8/41,2/33,0        41,2/33,5/27,1

               Potenza assorbita (A/M/B) W                13/11/10             34/22/15              26/18/13

          Riscaldamento (2)

               Potenza (A/M/B) kW                       2,94/2,80/2,58        4,3/3,65/3,09        4,84/4,23/3,62

                                 3
               Portata d’acqua (A/M/B) m /h             0,51/0,49/0,46       0,73/0,64/0,56        0,84/0,73/0,64

               Perdite di carico lato acqua (A/M/B) kPa  32,7/34,9/30,2      51,9/47,5/35,7        36,8/33,8/26,3
          Riscaldamento (3)

               Potenza (A/M/B) kW                       3,29/3,03/2,63       5,08/4,33/3,77        5,68/4,94/4,24

                                 3
               Portata d’acqua (A/M/B) m /h             0,48/0,46/0,42       0,67/0,57/0,51        0,77/0,68/0,61

               Perdite di carico lato acqua (A/M/B) kPa  37,5/30,3/26,5      61,9/37,9/30,3        43,7/29,7/24,0
                                  (4)
          Livello di pressione sonora (A/M/B)   dB(A)     30/24/20             37/31/26              39/33/28
                                 (5)
          Livello di potenza sonora (A/M/B)   dB(A)       44/42/39             57/51/47              50/46/42
          Scambiatore

               Pressione massima di esercizio MPa           1,6                  1,6                   1,6
          Connessioni

               Attacchi idraulici pollici                   3/4’’                3/4’’                3/4’’

               Tubo di scarico (diametro esterno) mm       Ø 20                  Ø 20                 Ø 20
          Corpo macchina
               Dimensioni (lxhxp) mm                    915x290x233           915x290x233          1072x315x237
               Peso netto kg                               13,3                  13,3                 15,8
          Codice                                          A7804710             A7804711             A7804713
          Euro                                             878,00                946,00              1.026,00
          Prezzo base (iva esclusa)
          A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità
          1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C
          2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
          3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard di
          raffrescamento)
          4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2))
          5) Secondo ISO 3744 (alle condizioni (2))
        370
