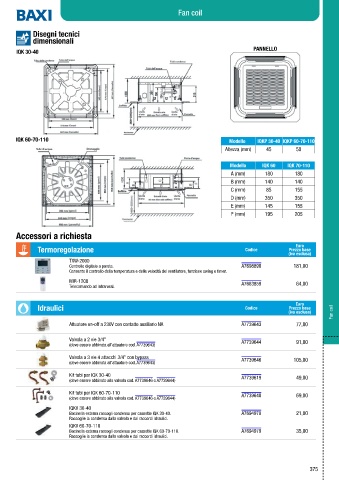

Page 377 - BAXI - LISTINO MARZO 2024
P. 377

Fan coil
                                                     Fan coil - Light Commercial


             Disegni tecnici
             dimensionali
                                                                                          PANNELLO
       IQK 30-40

















       IQK 60-70-110                                                              Modello  IQKP 30-40 IQKP 60-70-110
                                                                                Altezza (mm)  45         50


                                                                                  Modello    IQK 60   IQK 70-110
                                                                                  A (mm)      180       180
                                                                                  B (mm)      140       140
                                                                                  C (mm)      85        155
                                                                                  D (mm)      350       350
                                                                                  E (mm)      145       155
                                                                                  F (mm)      195       205



       Accessori a richiesta

                                                                                                         Euro
              Termoregolazione                                                         Codice         Prezzo base
                                                                                                      (iva esclusa)
                         TXW-2000
                         Controllo digitale a parete.                                 A7698890          181,00
                         Consente il controllo della temperatura e delle velocità del ventilatore, funzione swing e timer.
                         MIR-1200                                                     A7663859
                         Telecomando ad infrarossi.                                                      64,00


                                                                                                         Euro
              Idraulici                                                                Codice         Prezzo base
                                                                                                      (iva esclusa)   Fan coil

                         Attuatore on-off a 230V con contatto ausiliario NA           A7739643           77,00

                         Valvola a 2 vie 3/4’’
                         (deve essere abbinata all’attuatore cod. A7739643)           A7739644           91,00

                         Valvola a 3 vie 4 attacchi 3/4’’ con bypass
                         (deve essere abbinata all’attuatore cod. A7739643)           A7739646          105,00

                         Kit tubi per IQK 30-40                                       A7739619           49,00
                         (deve essere abbinato alla valvola cod. A7739646 o A7739644)

                         Kit tubi per IQK 60-70-110                                   A7739640           69,00
                         (deve essere abbinato alla valvola cod. A7739646 o A7739644)
                         IQKV 30-40
                         Bacinella esterna raccogli condensa per cassette IQK 30-40.  A7694978           21,00
                         Raccoglie la condensa dalla valvola e dai raccordi idraulici.
                         IQKV 60-70-110
                         Bacinella esterna raccogli condensa per cassette IQK 60-70-110.  A7694979       35,00
                         Raccoglie la condensa dalla valvola e dai raccordi idraulici.
