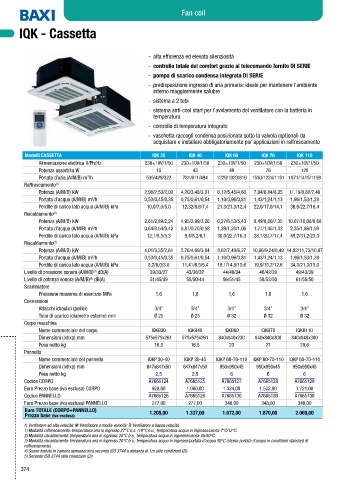

P. 376

Fan coil
                                                      Fan coil - Light Commercial

        IQK - Cassetta




                                                        - alta efficienza ed elevata silenziosità
                                                        - controllo totale del comfort grazie al telecomando fornito DI SERIE
                                                        - pompa di scarico condensa integrata DI SERIE
                                                        - predisposizione ingresso di aria primaria: ideale per mantenere l’ambiente
                                                       interno maggiormente salubre
                                                        - sistema a 2 tubi
                                                        - sistema anti-cool start per l’avviamento del ventilatore con la batteria in
                                                       temperatura
                                                        - controllo di temperatura integrato
                                                        - vaschetta raccogli condensa posizionata sotto la valvola (optional) da
                                                       acquistare e installare obbligatoriamente per applicazioni in raffrescamento

        IQK (tutte le versioni)  Modelli CASSETTA     IQK 30       IQK 40       IQK 60       IQK 70      IQK 110

               Alimentazione elettrica V/Ph/Hz      230±10V/1/50  230±10V/1/50  230±10V/1/50  230±10V/1/50  230±10V/1/50

               Potenza assorbita W                      15           43           49          76           128
                                3

               Portata d’aria (A/M/B) m /h          535/429/322  781/611/494  1229/1020/810  1530/1224/1101 1871/1415/1198
          Raffrescamento (1)
               Potenza (A/M/B) kW                   2,98/2,53/2,00  4,20/3,48/3,01  6,12/5,45/4,60  7,84/6,84/6,35  11,19/8,82/7,48


               Portata d’acqua (A/M/B) m /h         0,53/0,45/0,35  0,75/0,61/0,54  1,10/0,96/0,81  1,43/1,24/1,13  1,96/1,53/1,28
                                 3

               Perdite di carico lato acqua (A/M/B) kPa  10,0/7,0/5,0  12,32/8,6/7,4  21,3/21,3/12,4  22,0/17,0/14,1  36,6/22,7/16,4
          Riscaldamento (2)

               Potenza (A/M/B) kW                   2,61/2,89/2,24  4,95/3,99/3,26  6,27/6,53/5,43  8,49/8,00/7,35  10,07/10,08/8,68
                                 3

               Portata d’acqua (A/M/B) m /h         0,64/0,54/0,42  0,87/0,70/0,58  1,39/1,20/1,00  1,71/1,45/1,33  2,35/1,86/1,59

               Perdite di carico lato acqua (A/M/B) kPa  12,1/8,5/5,3  9,4/8,2/6,1  30,0/22,7/16,3  28,1/20,7/17,4  49,2/31,2/23,3
          Riscaldamento (3)
               Potenza (A/M/B) kW                   4,01/3,35/2,61  5,76/4,69/3,84  8,62/7,49/6,27  10,86/9,24/8,49 14,92/11,73/10,07

                                 3

               Portata d’acqua (A/M/B) m /h         0,53/0,45/0,35  0,75/0,61/0,54  1,10/0,96/0,81  1,43/1,24/1,13  1,96/1,53/1,28

               Perdite di carico lato acqua (A/M/B) kPa  8,2/6,0/3,8  11,41/6,5/5,4  19,1/14,8/10,6  19,9/15,2/12,6  34,3/21,3/15,0
          Livello di pressione sonora (A/M/B)  dB(A)  39/33/27    43/38/32     44/40/34     46/42/39     49/43/39
                                  (4)
          Livello di potenza sonora (A/M/B)  dB(A)    51/45/39    55/50/44     56/51/45     58/53/50     61/55/50
                                 (5)
          Scambiatore

               Pressione massima di esercizio MPa       1,6         1,6          1,6          1,6          1,6
          Connessioni
               Attacchi idraulici (pollici)            3/4’’        3/4’’        3/4’’        3/4’’       3/4’’

               Tubo di scarico (diametro esterno) mm   Ø 25         Ø 25         Ø 32         Ø 32        Ø 32
          Corpo macchina                                 A7665124     A7665125    A7665127     A7665128     A7665129
               Nome commerciale del corpo             IQKB30       IQKB40       IQKB60       IQKB70      IQKB110
               Dimensioni (lxhxp) mm                575x575x261  575x575x261  840x840x230  840x840x300  840x840x300
               Peso netto kg                           16,5         16,5         23           27          29,6
          Pannello                                       IQKP 30-40  IQKP 30-40   IQKP 60-70-110  IQKP 60-70-110  IQKP 60-70-110
               Nome commerciale del pannello         IQKP 30-40   IQKP 30-40  IQKP 60-70-110  IQKP 60-70-110  IQKP 60-70-110
               Dimensioni (lxhxp) mm                 647x647x50  647x647x50   950x950x45   950x950x45   950x950x45
               Peso netto kg                            2,5         2,5           6            6            6
          Codice CORPO                               A7665124     A7665125     A7665127     A7665128    A7665129
          Euro Prezzo base (iva esclusa) CORPO        928,00       1.060,00    1.324,00     1.522,00     1.721,00
          Codice PANNELLO                            A7665126     A7665126     A7665130     A7665130    A7665130
          Euro Prezzo base (iva esclusa) PANNELLO     277,00       277,00       348,00       348,00       348,00
          Euro TOTALE (CORPO+PANNELLO)
          Prezzo base (iva esclusa)                   1.205,00    1.337,00     1.672,00     1.870,00     2.069,00
          A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità
          1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C
          2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
          3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard di
          raffrescamento)
          4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2))
          5) Secondo ISO 3744 (alle condizioni (2))
