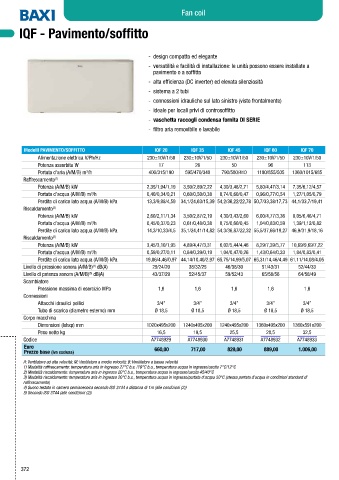

Page 374 - BAXI - LISTINO MARZO 2024
P. 374

Fan coil


        IQF - Pavimento/soffitto




                                                        - design compatto ed elegante
                                                        - versatilità e facilità di installazione: le unità possono essere installate a
                                                       pavimento o a soffitto
                                                        - alta efficienza (DC inverter) ed elevata silenziosità

                                                        - sistema a 2 tubi
                                                        - connessioni idrauliche sul lato sinistro (visto frontalmente)
                                                        - ideale per locali privi di controsoffitto
                                                        - vaschetta raccogli condensa fornita DI SERIE
                                                        - filtro aria removibile e lavabile



        IQF (tutte le versioni)  Modelli PAVIMENTO/SOFFITTO  IQF 20  IQF 35      IQF 45       IQF 60       IQF 70
              Alimentazione elettrica V/Ph/Hz        230±10V/1/50  230±10V/1/50  230±10V/1/50  230±10V/1/50  230±10V/1/50


              Potenza assorbita W                        17           26          50           96           113

                               3
              Portata d’aria (A/M/B) m /h            400/315/190  595/470/340  790/580/410  1190/855/505  1360/1015/685
         Raffrescamento (1)

              Potenza (A/M/B) kW                     2,35/1,94/1,19  3,50/2,89/2,22  4,30/3,48/2,71  5,60/4,47/3,14  7,35/6,12/4,57

                                 3
              Portata d’acqua (A/M/B) m /h           0,40/0,34/0,21  0,60/0,50/0,38  0,74/0,60/0,47  0,96/0,77/0,54  1,27/1,05/0,79

              Perdite di carico lato acqua (A/M/B) kPa  13,3/9,98/4,59  34,1/24,63/15,39 54,2/36,22/22,78 50,7/33,38/17,73 44,1/33,7/19,41
         Riscaldamento (2)
              Potenza (A/M/B) kW                     2,60/2,11/1,34  3,50/2,87/2,19  4,30/3,43/2,60  6,00/4,77/3,36  8,05/6,46/4,71


                                 3
              Portata d’acqua (A/M/B) m /h           0,45/0,37/0,23  0,61/0,48/0,38  0,75/0,60/0,45  1,04/0,83/0,59  1,39/1,12/0,82

              Perdite di carico lato acqua (A/M/B) kPa  14,3/10,33/4,5  35,1/24,41/14,82 54,3/36,87/22,32 55,5/37,66/19,27 46,9/31,9/18,16
         Riscaldamento (3)

              Potenza (A/M/B) kW                     3,45/3,10/1,95  4,89/4,47/3,31  6,02/5,44/4,46  8,29/7,39/5,77  10,69/9,69/7,22

                                 3
              Portata d’acqua (A/M/B) m /h           0,59/0,27/0,11  0,84/0,39/0,19  1,04/0,47/0,26  1,43/0,64/0,33  1,84/0,83/0,41

              Perdite di carico lato acqua (A/M/B) kPa  19,06/4,46/0,97 44,14/10,40/2,97 65,75/14,99/5,07 65,31/14,46/4,49 61,11/14,08/4,05
         Livello di pressione sonora (A/M/B)  dB(A)    29/24/20    38/32/25     46/38/30     51/43/31     52/44/33
                                  (4)
                                (5)
         Livello di potenza sonora (A/M/B)  dB(A)      43/37/29    52/45/37     59/52/43     65/58/56     64/58/49
         Scambiatore

              Pressione massima di esercizio MPa         1,6         1,6          1,6          1,6          1,6
         Connessioni
              Attacchi idraulici pollici                3/4’’        3/4’’        3/4’’        3/4’’       3/4’’


              Tubo di scarico (diametro esterno) mm    Ø 18,5       Ø 18,5       Ø 18,5       Ø 18,5       Ø 18,5
         Corpo macchina
              Dimensioni (lxhxp) mm                  1020x495x200  1240x495x200  1240x495x200  1360x495x200  1360x591x200
              Peso netto kg                             16,5         19,5         25,5        28,5         32,5
         Codice                                       A7748929     A7748930     A7748931     A7748932    A7748933
         Euro
         Prezzo base (iva esclusa)                      660,00       717,00      829,00       889,00      1.006,00
         A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità
         1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C
         2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
         3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard di
         raffrescamento)
         4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2))
         5) Secondo ISO 3744 (alle condizioni (2))
