Page 461 - BAXI - LISTINO MARZO 2024

Bollitori per sistemi solari

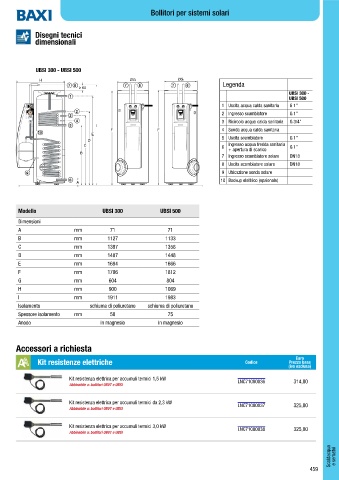

Disegni tecnici
dimensionali

UBSI 300 - UBSI 500
H ØG ØG
7 8 7 8 7 8 Legenda
•
UBSI 300 -
1
UBSI 500
1 Uscita acqua calda sanitaria G 1’’
2
3 2 Ingresso scambiatore G 1’’
4 3 Ricircolo acqua calda sanitaria G 3/4”
5 I
F F 4 Sonda acqua calda sanitaria
10
E
5 Uscita scambiatore G 1”
D
C 6 Ingresso acqua fredda sanitaria G 1”
+ apertura di scarico
B
7 Ingresso scambiatore solare DN18
8 Uscita scambiatore solare DN18
9 9 Ubicazione sonda solare
6 10 Backup elettrico (opzionale)
A

Modello UBSI 300 UBSI 500
Dimensioni
A mm 71 71
B mm 1127 1133
C mm 1397 1358
D mm 1487 1448
E mm 1694 1666
F mm 1796 1812
G mm 604 804
H mm 900 1069
I mm 1911 1983
Isolamento schiuma di poliuretano schiuma di poliuretano
Spessore isolamento mm 50 75
Anodo in magnesio in magnesio

Accessori a richiesta
Euro
Kit resistenze elettriche Codice Prezzo base
(iva esclusa)
Kit resistenza elettrica per accumuli termici 1,5 kW
LNC71000036 314,00
Abbinabile a: bollitori UBVT e UBSI

Kit resistenza elettrica per accumuli termici da 2,3 kW
LNC71000037 325,00
Abbinabile a: bollitori UBVT e UBSI

Kit resistenza elettrica per accumuli termici 3,0 kW
LNC71000038 325,00
Abbinabile a: bollitori UBVT e UBSI

Scaldacqua e serbatoi

459
