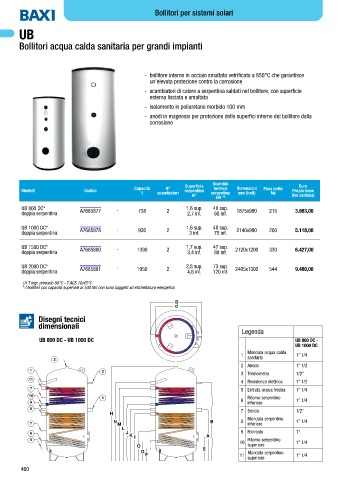

P. 462

Bollitori per sistemi solari


        UB

        Bollitori acqua calda sanitaria per grandi impianti





                                                    - bollitore interno in acciaio smaltato vetrificato a 850°C che garantisce
                                                      un’elevata protezione contro la corrosione

                                                    - scambiatori di calore a serpentina saldati nel bollitore, con superficie
                                                      esterna lisciata e smaltata
                                                    - isolamento in poliuretano morbido 100 mm
                                                    - anodi in magnesio per protezione delle superfici interne del bollitore dalla
                                                      corrosione












                                                                            Scambio
                                                                  Superficie                               Euro
                                                Capacità   N°               termico  Dimensioni   Peso netto
         Modelli               Codice                             serpentina                            Prezzo base
                                                   l    scambiatori        serpentina  mm (hxØ)  kg
                                                                    m 2                                (iva esclusa)
                                                                             kW  (1)
         UB 800 DC*                       -                       1,6 sup.  40 sup.
         doppia serpentina   A7685877             738       2      2,7 inf.  68 inf.  1875x990  215      3.983,00
         UB 1000 DC*                      -                       1,6 sup.  40 sup.
         doppia serpentina   A7685878             930       2      3 inf.   75 inf.  2140x990   260      5.118,00

         UB 1500 DC*                      -                       1,7 sup.  47 sup.
         doppia serpentina   A7685880            1390       2      3,4 inf.  88 inf.  2120x1200  330     6.427,00

         UB 2000 DC*                      -                       2,8 sup.  73 sup.
         doppia serpentina   A7685881            1950       2      4,6 inf.  120 inf.  2405x1300  544    9.480,00

         (1) T ingr. primario 80°C - T ACS 10/45°C
         * I bollitori con capacità superiore ai 500 litri non sono soggetti ad etichettatura energetica

                                                               D
                                                              d
               Disegni tecnici
               dimensionali
                                                                                      Legenda
               UB 800 DC - UB 1000 DC                                                                    UB 800 DC -
                                                                                                         UB 1000 DC
                                                                                        Mandata acqua calda
                                                                                      1                  1” 1/4
                    2                                                                   sanitaria
                                                                                      2 Anodo            1” 1/2
            1                        3
                                                                                      3 Termometro       1/2”
           11
                                                                                      4 Resistenza elettrica  1” 1/2
            7                                                                         5 Entrata acqua fredda  1” 1/4
           10
                                     4                                                  Ritorno serpentino
            9                                                                         6  inferiore       1” 1/4
            8                                                                         7 Sonda            1/2”
                                        H
                                                                                        Mandata serpentino
            7                            N M                               B          8  inferiore       1” 1/4
                                            L
            6                                J                                        9 Ricircolo        1”
                                              K  I                       A
            5                                                                        10  Ritorno serpentino   1” 1/4
                                                 O                                      superiore
                                                   G                    E               Mandata serpentino
                                                    F                                11                  1” 1/4
                                                                                        superiore
