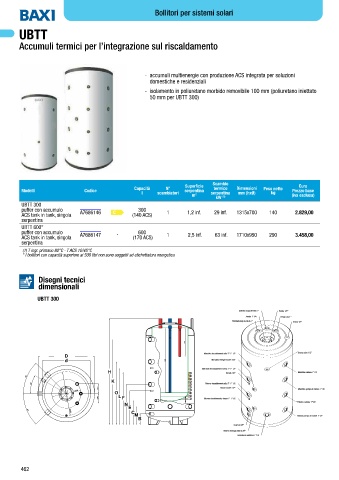

Page 464 - BAXI - LISTINO MARZO 2024
P. 464

Bollitori per sistemi solari


        UBTT

        Accumuli termici per l’integrazione sul riscaldamento





                                                    - accumuli multienergie con produzione ACS integrata per soluzioni
                                                      domestiche e residenziali

                                                    - isolamento in poliuretano morbido removibile 100 mm (poliuretano iniettato
                                                      50 mm per UBTT 300)

















                                                                            Scambio
                                                                  Superficie                               Euro
                                                Capacità   N°               termico  Dimensioni   Peso netto
         Modelli               Codice                             serpentina                            Prezzo base
                                                   l    scambiatori        serpentina  mm (hxØ)  kg
                                                                    m 2                                (iva esclusa)
                                                                             kW  (1)
         UBTT 300
         puffer con accumulo                      300
         ACS tank in tank, singola   A7686146   (140 ACS)   1      1,2 inf.  29 inf.  1315x700  140      2.829,00
         serpentina
         UBTT 600*
         puffer con accumulo   A7686147   -       600       1       2,5 inf.   63 inf.  1710x950  290    3.458,00
         ACS tank in tank, singola              (170 ACS)
         serpentina
         (1) T ingr. primario 80°C - T ACS 10/45°C
         * I bollitori con capacità superiore ai 500 litri non sono soggetti ad etichettatura energetica



               Disegni tecnici
               dimensionali

              UBTT 300

                                                                                     Entrata acqua fredda 1”  Sonda 1/2”
                                                                                       Anodo 1”1/4  Ricircolo 1”
                                                                                   Mandata acqua calda 1”
                                                                                                        Sfiato 1/2”


                                                                  700 ±0
                                                                         Mandata riscaldamento alta T° 1” 1/2  Termometro 1/2”
                        D
                        d                                  1600 ±0         Mandata energia solare 3/4”
                                                                        Mandata riscaldamento bassa T° 1” 1/2
                                       H                                        Sonda 1/2”                Mandata caldaia 1”1/2
          45°
                                        K
            30°                                                          Ritorno riscaldamento alta T° 1” 1/2
                                   240                                        Sonda solare 1/2”
                           Ø720                                                                           Mandata pompa di calore 1”1/2
                                         O
                                   240     L F                           Ritorno riscaldamento bassa T° 1”1/2
                                                                                                          Ritorno caldaia 1”1/2
                                             N
                                              E
                                               C
          45°
                                                M                                                        Ritorno pompa di calore 1”1/2
                         Ø1090
                                                  B
                                                                                   Scarico 3/4”
                                                                               Ritorno energia solare 3/4”
                                                                                    Resistenza elettrica 1”1/2
        462
