Page 77 - BAXI - SISTEMI IBRIDI COMMERCIALI
P. 77

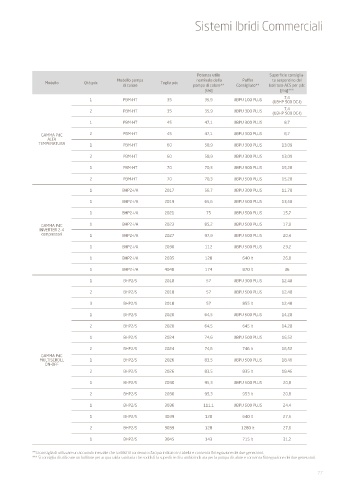

Sistemi Ibridi Commerciali
Potenza utile Superficie consiglia-
Modello pompa nominale della Puffer ta serpentino del
Modello Qtà pdc Taglia pdc
di calore pompa di calore** Consigliato** bollitore ACS per pdc
[kW] [mq]***
7,4
1 PBM-HT 35 35,9 UBPU 100 PLUS
(UBHP 500 DC-I)
2 PBM-HT 35 35,9 UBPU 300 PLUS 7,4
(UBHP 500 DC-I)
1 PBM-HT 45 47,1 UBPU 300 PLUS 8,7
GAMMA PdC 2 PBM-HT 45 47,1 UBPU 300 PLUS 8,7
ALTA
TEMPERATURA 1 PBM-HT 60 58,9 UBPU 300 PLUS 13,09
2 PBM-HT 60 58,9 UBPU 300 PLUS 13,09
1 PBM-HT 70 70,3 UBPU 300 PLUS 15,28
2 PBM-HT 70 70,3 UBPU 500 PLUS 15,28
1 BHP2-i/A 2017 56,7 UBPU 300 PLUS 11,78
1 BHP2-i/A 2019 65,6 UBPU 500 PLUS 13,58
1 BHP2-i/A 2021 75 UBPU 500 PLUS 15,7
GAMMA PdC 1 BHP2-i/A 2023 85,2 UBPU 500 PLUS 17,9
INVERTER 2-4
compressori 1 BHP2-i/A 2027 97,9 UBPU 500 PLUS 20,4
1 BHP2-i/A 2030 112 UBPU 500 PLUS 23,2
1 BHP2-i/A 2035 128 640 lt 26,8
1 BHP2-i/A 4048 174 870 lt 36
1 BHP2/S 2018 57 UBPU 300 PLUS 12,48
2 BHP2/S 2018 57 UBPU 500 PLUS 12,48
3 BHP2/S 2018 57 855 lt 12,48
1 BHP2/S 2020 64,5 UBPU 500 PLUS 14,28
2 BHP2/S 2020 64,5 645 lt 14,28
1 BHP2/S 2024 74,6 UBPU 500 PLUS 16,52
2 BHP2/S 2024 74,6 746 lt 16,52
GAMMA PdC
MULTISCROLL 1 BHP2/S 2026 83,5 UBPU 500 PLUS 18,46
ON-OFF
2 BHP2/S 2026 83,5 835 lt 18,46
1 BHP2/S 2030 95,3 UBPU 500 PLUS 20,8
2 BHP2/S 2030 95,3 953 lt 20,8
1 BHP2/S 3036 111,1 UBPU 500 PLUS 24,4
1 BHP2/S 3039 128 640 lt 27,6
2 BHP2/S 3039 128 1280 lt 27,6
1 BHP2/S 3045 143 715 lt 31,2
**Si consiglia di utilizzare un accumulo inerziale che soddisfi il contenuto d’acqua indicato in tabella e consenta l’integrazione dei due generatori.
*** Si consiglia di utilizzare un bollitore per acqua calda sanitaria che soddisfi la superficie di scambio indicata per la pompa di calore e consenta l’integrazione dei due generatori.
77
