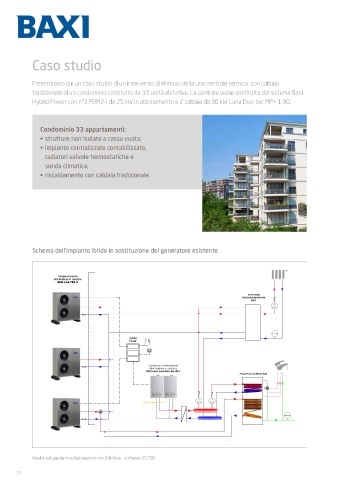

Caso studio
Presentiamo qui un caso studio di un intervento di rinnovo della una centrale termica con caldaia
tradizionale di un condominio costituito da 33 unità abitative. La centrale viene sostituita dal sistema Baxi
Hybrid Power con n°3 PBM2-i da 25 kW in abbinamento a 2 caldaie da 90 kW Luna Duo-tec MP+ 1.90.
Condominio 33 appartamenti:
• strutture non isolate a cassa vuota;
• impianto centralizzato contabilizzato,
radiatori valvole termostatiche e
sonda climatica;
• riscaldamento con caldaia tradizionale.
Schema dell’impianto ibrido in sostituzione del generatore esistente
Analisi sviluppata in collaborazione con Edilclima - software EC700
