Page 79 - BAXI - SISTEMI IBRIDI COMMERCIALI

Caso studio - Condominio
Condominio 33 appartamenti
Strutture non isolate a cassa vuota.

Impianto centralizzato contabilizzato

radiatori v. termostatiche e sonda
climatica
Riscaldamento con caldaia tradizionale

Caso studio - Condominio
Mettere img condominio
generica (non moderno perché
Condominio 33 appartamenti
è una riqualificazione)
Strutture non isolate a cassa vuota.

Impianto centralizzato contabilizzato

radiatori v. termostatiche e sonda
climatica
Riscaldamento con caldaia tradizionale

Schema dell’impianto ibrido in sostituzione del generatore esistente
Mettere img condominio
generica (non moderno perché
è una riqualificazione)
Schema dell’impianto ibrido in sostituzione del generatore esistente
Sistemi Ibridi Commerciali

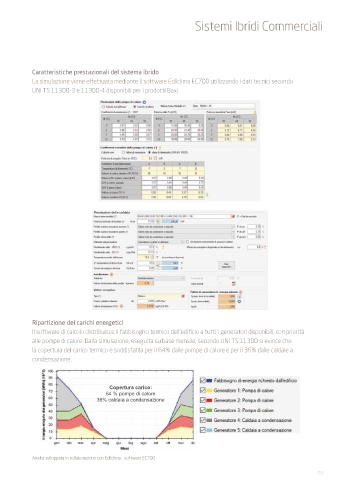

Caratteristiche prestazionali del sistema ibrido
La simulazione viene effettuata mediante il software Edilclima EC700 utilizzando i dati tecnici secondo
Caratteristiche prestazionali del sistema ibrido
UNI TS 11300-3 e 11300-4 disponibili per i prodotti Baxi.
Prestazioni della caldaia

Caratteristiche prestazionali del sistema ibrido

Prestazioni della caldaia

Ripartizione dei carichi energetici
Il software di calcolo distribuisce il fabbisogno termico dell'edificio a tutti i generatori disponibili, con priorità
alle pompe di calore. Dalla simulazione, eseguita su base mensile, secondo UNI TS 11300 si evince che
la copertura del carico termico è soddisfatta per il 64% dalle pompe di calore e per il 36% dalle caldaie a
condensazione.

Copertura carico:
64 % pompe di calore
36% caldaia a condensazione

Analisi sviluppata in collaborazione con Edilclima - software EC700

79
Pre intervento Post intervento

+ 49%

+ 61%
