Page 82 - BAXI - SISTEMI IBRIDI COMMERCIALI
P. 82
Soluzioni impiantistiche
Il sistema ibrido factory made BAXI rappresenta una soluzione ottimale per il soddisfacimento del profilo
di carico atteso in un hotel: l’efficienza complessiva di funzionamento deve per forza tener conto sia del
fabbisogno energetico dovuto al condizionamento sia alla potenza necessaria per soddisfare la richiesta di
ACS, che per un hotel è caratterizzata da alti fattori di contemporaneità e quindi elevata potenza richiesta
per soddisfare il comfort dell’utilizzatore.
Il sistema oggetto di analisi pertanto si compone di una cascata di pompe di calore atte a garantire elevata
efficienza di riscaldamento/raffrescamento oltre che occuparsi del preriscaldo di ACS (sempre ai fini
dell’ottimizzazione di efficienza) mentre la parte caldaie, oltre a garantire la funzione di backup, si fa carico di
soddisfare i picchi di produzione di ACS richiesti.
Soluzione Ibrida BAXI
Stato di fatto
(cut-off 5°C)
Soluzione ibrida factory made BAXI
Caldaia standard da 650 kW
Soluzione impiantistica + 3 chiller da 60 kW esistenti per il costituita da 3 pdc PBM2-I 50 kW
raffrescamento estivo e da 3 caldaie
Luna Duo-Tec MP+ (150 kW)

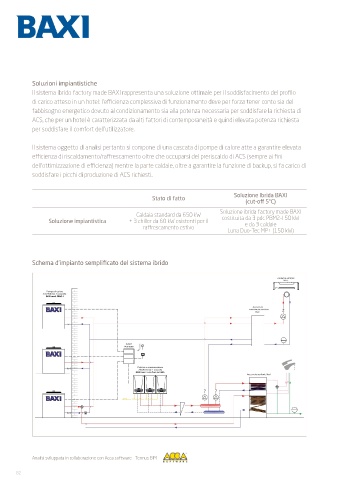

Schema d’impianto semplificato del sistema ibrido
Analisi sviluppata in collaborazione con Acca software - Termus BIM
82
